Nếu người dùng không cấu hình lại bằng tay, AF0500 sẽ hoạt động với cài đặt mặc định của nhà sản xuất.
AF0500 sẽ ngắt đầu ra TRIP 1 nếu bất kỳ cảm biến nào được kết nối với đầu vào 1 hoặc 2 vượt quá cài đặt mặc định là 10 klux, ngay cả khi chức năng tự kiểm tra đang báo lỗi dây cáp đấu nối bị đứt.
Tương tự như vậy, đầu ra TRIP 2 sẽ ngắt nếu bất kỳ cảm biến nào được kết nối với đầu vào 3 hoặc 4 đưa ra cảnh báo.

Đầu vào/ra I/O kỹ thuật số sẽ được kích hoạt, và nếu AF0500 được nối dây để thực hiện ngắt CB tổng phía trên hoặc hợp nhất các vùng bảo vệ, AF0500 sẽ thực hiện chức năng bảo vệ theo đúng cấu hình dây đấu nối.
Ta cũng có thể cấu hình các kết nối này trong phần mềm nếu muốn.
Nếu cả kết nối có dây và phần mềm được thiết lập, thì cả hai sẽ hoạt động và hệ thống sẽ thực hiện logic “HOẶC” giữa chúng: nếu bất kỳ tìn hiệu đầu vào nào, dù là do phần cứng hoặc phần mềm, báo cần xuất tín hiệu cắt vùng nào đó thì AF0500 đều sẽ thực hiện.

Đầu vào INHIBIT luôn luôn ở trạng thái sẵn sàng và sẽ luôn ngăn chặn tín hiệu báo cắt truyền đến chân TRIPPED cũng như ngăn tín hiệu đầu ra TRIP COIL, nếu đầu vào này được kích hoạt.

Littelfuse khuyến nghị luôn thực hiện kiểm tra toàn bộ hệ thống trên tất cả các cảm biến và đầu ra để đảm bảo rằng bất kỳ lỗi nào trong hệ thống dây đấu nối hoặc cấu hình sẽ được phát hiện và có thể được sửa chữa trước khi đưa hệ thống vào hoạt động bình thường.

THẬN TRỌNG: Đảm bảo rằng khu vực kiểm tra an toàn trước khi thực hiện thử nghiệm này. Đảm bảo rằng các phụ tải và nguồn điện được ngắt khỏi các máy biến áp, v.v.

8.1 Cấu hình của các cảm biến đã cài đặt

AF0500 sẽ tự động phát hiện cảm biến khi chúng được kết nối.
Để Reset đặt lại bất kỳ lỗi nào (được hiển thị dưới dạng nhấp nháy đèn LED màu đỏ ở vị trí không gắn cảm biến), ví dụ: sau khi di chuyển cảm biến sang vị trí khác trên thiết bị, nhấn và giữ nút RESET trong ba giây.
Thiết bị sẽ tự phát hiện lại các cảm biến nào, nguồn điện nào, v.v. được kết nối.

8.2 Kiểm tra cảm biến
Để kiểm tra khả năng cắt của các cảm biến điểm, cường độ ánh sáng tại các cảm biến cần tăng trên 10 klux (hoặc theo ngưỡng ánh sáng đã cài đặt, nếu người dùng đã cài).
Đèn flash LED trên hầu hết các điện thoại là không đủ, cũng như hầu hết các đèn pin LED.
Hầu hết các đèn pin sợi đốt (ví dụ: Mini Maglite với bóng đèn Xenon hoặc lớn hơn) có thể được sử dụng, nếu chùm tia có thể được hội tụ thành một vòng tròn rất nhỏ và đèn pin chiếu ngay bên cạnh cảm biến.
Cũng có thể sử dụng bóng đèn AC bình thường.

Đối với cảm biến sợi quang, cường độ ánh sáng cần phải trên 10 klux trên diện tích lớn hơn, như vậy không thể dùng đèn pin hoặc bóng đèn tiêu chuẩn.
Để kiểm tra cảm biến sợi quang, đèn halogen 300-500 W hoặc cần có đèn flash chụp ảnh mạnh với Chỉ Số Dẫn Hướng (Guide Number) ít nhất là 15 m (50 ft).
Xem thêm ở Phần 10.7.

1. Rút phích cắm đầu ra TRIP để tránh ngắt CB. Nếu đầu ra TRIPPED của AF0500 này được kết nối tới các AF0500, hãy rút cả các đầu nối này ra.
2. Xác nhận rằng có đèn LED liên tục màu lục cho mỗi cảm biến quang được kết nối. Điều này khẳng định rằng cảm biến đã được kết nối và ở tình trạng khỏe mạnh.
3. Xác nhận rằng có đèn nhấp nháy màu đỏ nháy lặp lại theo chu kỳ trong mỗi cảm biến. Điều này chỉ ra rằng mạch cảm biến đang liên tục được theo dõi và kiểm tra tự động.
4. Bật và chiếu nguồn sáng vào cảm biến, kiểm tra xem đèn LED trên cảm biến và đèn LED ở mặt trước AF0500 có chuyển sang màu đỏ và sáng liên tục hay không. Đèn LED TRIPPED cũng sẽ bật. Nếu điều này không xảy ra, nguồn sáng có thể không đủ mạnh, đặc biệt đối với cảm biến sợi quang.
5. Lặp lại cho các cảm biến còn lại.
6. Kiểm tra xem đèn LED chỉ báo trên mặt AF0500 đã chuyển sang màu đỏ cho tất cả các cảm biến hay chưa.
7. Nhấn nút RESET để xóa chỉ báo cắt Trip CB.
8. Cắm lại tất cả các đấu nối nào đã bị tháo ra để thiết lập lại khả năng bảo vệ cho AF0500.

8.3 Kiểm tra đầu ra cắt mạch Trip Coil và CB liên quan

Để đảm bảo hệ thống sẵn sàng thử nghiệm, hệ thống chỉ nên có nguồn điện cung cấp.
Cuộn Trip sẽ được kích hoạt khi thực hiện quy trình này.
Ngoài ra, hãy lưu ý rằng các thiết bị AF0500 khác được kết nối với đầu ra TRIPPED cũng sẽ ngắt, trừ khi ta tháo kết nối để thực hiện kiểm tra.

1. Xác nhận rằng đèn LED đầu ra TRIP COIL sáng liên tục màu lục. Điều này có nghĩa là cuộn cắt đã được phát hiện và sẵn sàng cắt CB.
2. Kết nối đầu vào TRIP cho vùng tới chân COM bằng một đoạn dây, chân 13 đến 16 cho vùng 1, chân 21 đến 24 cho vùng 2.
3. Quan sát xem cuộn cắt có hoạt động không. Đầu ra sẽ tự thiết lập lại sau khi đóng một xung, thời gian của xung là 1 giấy theo mặc định.
4. Nhấn nút RESET để xóa đèn cảnh báo có tín hiệu cắt CB. Reset lại CB vừa bị cắt nếu cần.
5. Cắm lại các đầu nối đã tháo để thiết lập lại khả năng bảo vệ của AF0500
6. Lặp lại quy trình cho mỗi đầu ra TRIP COIL.

8.4 Kiểm tra hoạt động đầy đủ

Để đảm bảo hệ thống sẵn sàng thử nghiệm, hệ thống chỉ nên có nguồn điện cung cấp.
Đầu ra TRIP trên tất cả các thiết bị được kết nối sẽ bị ngắt khi thực hiện quy trình này.

1. Sử dụng sơ đồ hệ thống để tìm ra mạch CB sẽ ngắt tương ứng với mỗi cảm biến.
Nói chung, hệ thống điện phải được được thiết kế sao cho khi chiếu đèn test vào cảm biến, sẽ gây ra cắt điện tới tất cả các thiết bị hoặc thanh cái cảm biến có thể nhìn thấy.

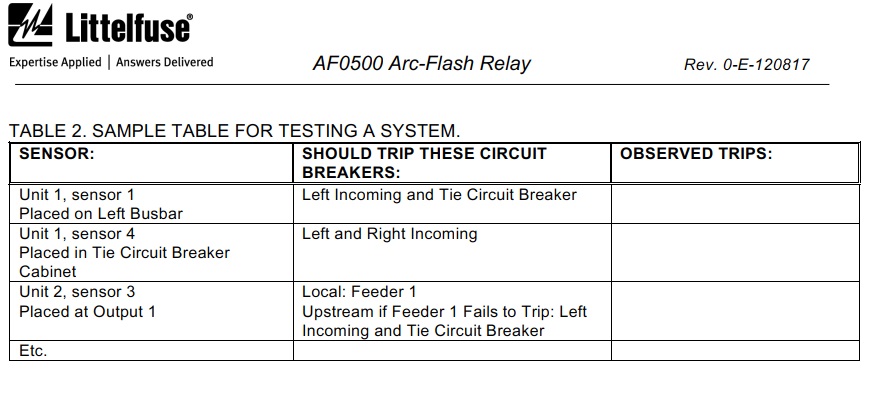

2. Tạo một bảng với mỗi dòng tương ứng mỗi cảm biến và đánh dấu những CB nào sẽ cắt để có thể cắt điện hoàn toàn vùng bảo vệ. Xem tham khảo Bảng 2.
3. Xác nhận rằng có đèn LED liên tục màu lục cho mỗi cảm biến quang được kết nối. Điều này khẳng định rằng cảm biến đã được kết nối và ở tình trạng khỏe mạnh.
4. Xác nhận rằng có đèn nhấp nháy màu đỏ nháy lặp lại theo chu kỳ trong mỗi cảm biến. Điều này chỉ ra rằng mạch cảm biến đang liên tục được theo dõi và kiểm tra tự động.
5. Di chuyển nguồn sáng kiểm tra về phía cảm biến. Xác nhận rằng tiếp điểm ra TRIP đã tác động và đèn LED của đầu ra TRIP và cảm biến chuyển sang màu đỏ. Xác nhận rằng tất cả các CB cấp điện cho vùng mà cảm biến có thể nhìn thấy đã sập. Ghi kết quả vào bảng.
6. Nhấn RESET trên tất cả các AF0500 bị ảnh hưởng và reset lại cả các CB bị sập nếu cần.
7. Lặp lại các bước từ 3 đến 6 cho các cảm biến còn lại.
8. Nếu hệ thống điện có CB tổng ở phía trên hoặc CB liên kết, hãy lặp lại các bước từ 1 đến 6, nhưng với các CB nhánh cục bộ bị vô hiệu hóa bằng cách loại bỏ các đầu ra TRIP COIL cho các CB này. Điều này có nghĩa là CB tổng hoặc CB liên lạc phải cắt cho mọi cảm biến.
