Nút RESET trên bảng điều khiển phía trước của AF0500 có hai chức năng: Nhấn và nhả luôn sẽ reset lại bất kỳ sự kiện trip cắt mạch nào và giữ nút trong ba giây sẽ Reset và làm mới cấu hình của AF0500 đối với các cảm biến, cuộn cắt và nguồn điện hiện có.
Cảm biến, cuộn cắt và nguồn điện có thể được lắp thêm vào bất cứ lúc nào, nhưng một khi kết nối được được AF0500 phát hiện và xác nhận, việc tháo bỏ nó sẽ gây ra cảnh báo lỗi.

Nhấn nút Reset sẽ Reset các đèn chỉ thị lệnh Trip và chỉ thị lỗi cho tất cả các lỗi hiện có.
Chỉ thị lỗi sẽ vẫn còn nếu lỗi vẫn còn và không thể Reset, ví dụ: Nếu thiếu cảm biến hoặc điện áp nguồn nằm ngoài thông số kỹ thuật.

Giữ nút Reset trong ba giây sẽ Reset danh sách các kết nối hiện tại với thiết bị.
Các AF0500 sau đó sẽ phát hiện lại cảm biến nào, cuộn cắt và nguồn điện nào được kết nối, thao tác này sẽ xóa các báo động.
Không làm điều này cho đến khi biết lý do báo động và các lỗi đó đã được khắc phục.

Nếu chức năng bảo vệ bằng mật khẩu được bật trong cấu hình USB, AF0500 sẽ không cho phép việc Reset danh sách kết nối sẽ.
Trong trường hợp này, hãy sử dụng phần mềm cấu hình USB để reset lại các cảnh báo.

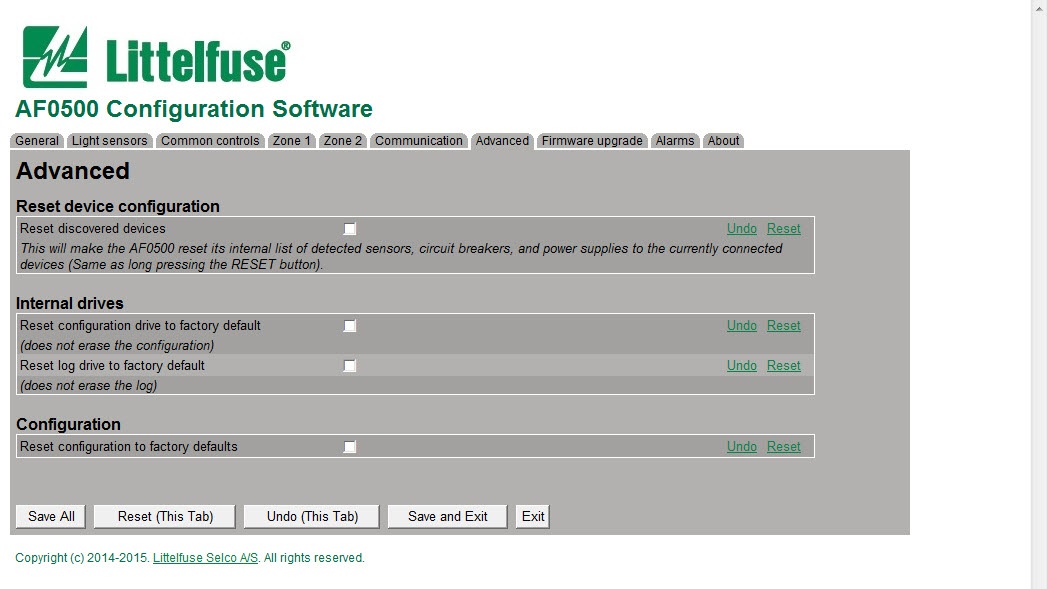

Giữ nút Reset trong 10 giây sẽ Reset các cài đặt ổ đĩa lưu trữ về mặc định ban đầu.
Điều này không không ảnh hưởng đến cấu hình hoặc nhật ký ghi dữ liệu lỗi, nhưng sẽ thiết lập lại thông tin các cảm biến được kết nối như mô tả chi tiết ở phần trên.

7.2 Đèn LED chỉ thị

Đèn LED chỉ thị cho biết trạng thái đầu vào và không cung cấp thông tin về lịch sử trước đó.
Vì tất cả các đầu ra kỹ thuật số đều là kiểu phát tín hiệu xung ra, đèn LED sẽ cho biết liệu xung đầu ra này đã được kích hoạt kể từ lần Reset cuối cùng hay chưa.
Đèn LED nhấp nháy trên bảng điều khiển phía trước AF0500 cho biết lỗi, ví dụ: một cảm biến yêu cầu bị thiếu, v.v. Để Reset trạng thái, sử dụng nút RESET.

NGUỒN CẤP SUPPLY 1 và 2 (Chân 1 đến 3 và 28 đến 30 tương ứng)

Đèn sáng xanh lá cây liên tục: Điện áp nguồn được kết nối.
Nhấp nháy màu xanh lá cây: Điện áp cung cấp trên chân đấu nối này đã được phát hiện trước đây, nhưng hiện tại bị thiếu hoặc nguồn cấp được kết nối nằm ngoài dải thông số kỹ thuật định mức.
Đèn tắt: Điện áp nguồn cấp chưa được kết nối.

Tiếp điểm ERROR (Chân 4 đến 6)

Đèn sáng liên tục, màu đỏ: Đã phát hiện thấy lỗi và tiếp LỖI đã trở về trạng thái ngắt kích hoạt. Nếu như một đèn LED khác đang nhấp nháy, hãy sử dụng đèn LED này để khoanh vùng lỗi và khắc phục sự cố.
Có thể truy cập file nhật ký sự kiện hoặc qua phần mềm cấu hình USB để xem và xác định nguyên nhân gây cảnh báo, xem chi tiết ở phần 7.3.
Đèn tắt: Không phát hiện thấy lỗi.

Không phải lúc nào đèn LED cũng tương ứng với trạng thái tiếp điểm.
Tiếp điểm ERROR sẽ ở trạng thái được ký hiệu trên mặt trước AF0500 khi chưa cấp nguồn và sẽ đảo trạng thái đóng nếu không phát hiện thấy lỗi.
Tiếp điểm này sẽ trở về trạng thái ban đầu khi có lỗi hoặc nếu nguồn cấp bị ngắt.
Tiếp điểm ERROR cũng sẽ đóng thêm một xung trong một giây nếu phát hiện thêm một lỗi trong khi đang có một lỗi hiện hữu.
Sử dụng nhật ký sự kiện với phần mềm USB để có thêm thông tin về các lỗi hiện có. Xem chi tiết ở Phần 7.4.

Tiếp điểm TRIPPED (Chân 7 đến 8)

Đèn sáng liên tục, màu đỏ: Đầu ra cắt CB (TRIP) đang hoặc đã được kích hoạt do có sự cố hồ quang điện. Nhấn Reset để xóa báo Trip này.
Đèn tắt: Không có tín hiệu cắt Trip CB nào được ghi nhận.

Không phải lúc nào đèn LED cũng tương ứng với trạng thái tiếp điểm.
Tiếp điểm TRIPPED sẽ ở trạng thái được hiển thị trên trên mặt trước AF0500 khi ở trạng thái không kích hoạt và sẽ kích hoạt để đảo trạng thái có sự kiện có xung cắt Trip CB.
Tiếp điểm này trở lại trạng thái ban đầu, tức là không kích hoạt, khi ta ấn RESET để xóa thông tin báo sự kiện phát xung cắt CB.
Tiếp điểm TRIPPED cũng sẽ đóng thêm một xung trong một giây phát hiện thêm một lần phát xung cắt CB trong khi chưa Reset xóa báo lần cắt Trip CB trước.
Sử dụng nhật ký sự kiện với phần mềm USB để có thêm thông tin về lịch sử các lần phát xung cắt CB. Xem chi tiết ở Phần 7.4.

Tiếp điểm RESET (Chân 9)

Đèn sáng liên tục, màu đỏ: đang có tín hiệu kích hoạt tới đầu vào RESET hoặc từ một kênh Reset khác (ví dụ ấnnút RESET hoặc qua MODBUS).
Đèn tắt: Đầu vào RESET đang không kích hoạt.

Nút Reset bị khóa chức năng khi đang có tín hiệu Trip cắt CB.
Nếu đầu vào RESET hoặc thanh ghi Reset trong MODBUS được đặt ở chế độ luôn luôn kích hoạt, lúc này các lỗi và sự kiện trip CB sẽ được tự động Reset ngay sau khi hết lỗi hoặc hoàn thành.

Đầu ra báo lỗi cắt CB: C/B FAIL (Chân 10)

Đèn sáng liên tục, màu đỏ: CB nhánh cục bộ không được cắt thành công. Đầu ra C/B FAIL được kích hoạt. Nhấn RESET để xóa thông tin cắt Trip CB.
Đèn tắt: Không phát hiện lỗi cắt C/B nào hết.

Đầu vào hạn chế rơ le: INHIBIT (Chân 12 và 20)

Đèn sáng liên tục, màu đỏ: chức năng hạn chế Inhibit đang hoạt động. Vùng bảo vẽ sẽ không bị cát, ngay cả khi cảm biến hoặc đầu vào cắt trip được kích hoạt. Đèn LED của cảm biến sẽ chuyển sang màu đỏ khi có sự kiện cắt trip CB và có thể được Reset bằng cách nhấn nút Reset.
Đèn tắt: Đầu vào INHIBIT không được kích hoạt

Đầu vào cắt: TRIP (Chân 13 và 21)

Bật, màu đỏ: đầu vào TRIP đang kích hoạt.
Tắt: đầu vào TRIP không kích hoạt.

Đầu vào C/B ON (Chân 14 và 22)

Bật, màu xanh lá cây: CB vẫn đang dẫn điện.
Tắt: CB đã cắt.

Đầu ra TRIPPED (Chân 15 và 23)

Bật, màu đỏ: Đầu ra TRIPPED đang hoặc đã kích hoạt. Nhấn RESET để xóa.
Tắt: Đầu ra TRIPPED không kích hoạt.

TRIP COIL 1 và 2 (Các chân lần lượt 18 đến 19 và 26 đến 27)

Bật, màu xanh lá cây: Đầu ra TRIP đã sẵn sàng và phát hiện điện áp ngắt hợp lệ ở chế độ cuộn Shunt hoặc đang cấu hình ở chế độ cuộn Thấp áp
Nhấp nháy màu đỏ: Đã phát hiện lỗi. Kết nối với cuộn cắt có thể bị đứt. Nếu như cuộn cắt này không được sử dụng nữa, nhấn và giữ nút RESET trong một vài giây.
Bật, đỏ: Đầu ra TRIP đang hoặc đã hoạt động. Nhấn RESET để xóa sự kiện.
Tắt: Đầu ra TRIP không được cấu hình để cắt và không phát hiện thấy cuộn cắt nào.

Cảm biến

Bật, màu xanh lá cây: Đầu vào cảm biến đang hoạt động và có một cảm biến được kết nối ở trạng thái tốt.
Bật, màu đỏ: Cảm biến đã phát lệnh cắt Trip CB. Nếu không có đầu ra TRIP COIL nào có màu đỏ, lệnh cắt Trip có thể đã bị ức chế (inhibit); xem nhật ký sự kiện qua phần mềm USB để xác nhận. Đèn LED trong cảm biến cũng sẽ sáng màu đỏ. Nhấn nút RESET để xóa sự kiện.
Nhấp nháy màu đỏ: Qua trình tự kiểm tra mạch và sức khỏe của cảm biến không thành công; kiểm tra hệ thống dây điện đấu nối và cảm biến sợi quang được chèn hoàn toàn vào vít cài. Có thể, đèn LED trong cảm biến sẽ cũng nhấp nháy màu đỏ. Nếu một cảm biến đã bị tháo ra tạm thời hoặc cố ý, nhấn và giữ nút RESET trong vài giây để AF0500 tự phát hiện lại trạng thái. Nếu thực hiện điều chỉnh độ nhạy của sợi quang, xem Phần 7.1.
Tắt: Đầu vào không phát hiện thấy cảm biến được kết nối. Các tín hiệu đầu vào theo mặc định vẫn được hoạt động.

PGA-LS10, PGA-LS20 và PGA-LS30

Nhấp nháy màu đỏ: Cảm biến đang hoạt động bình thường.
Bật, màu đỏ: Cảm biến đã kích hoạt tín hiệu cắt trip CB.
Tắt: Cảm biến bị rút phích cắm hoặc bị lỗi hoặc AF0500 không có nguồn (kiểm tra hệ thống dây điện và các cảm biến sợi quang phải được chèn hoàn toàn vào phần vít cài).

7.3 Phần mềm cấu hình USB

Để truy cập phần mềm cấu hình, hãy cắm cắp vào đầu nối USB và kết nối với máy tính Windows.

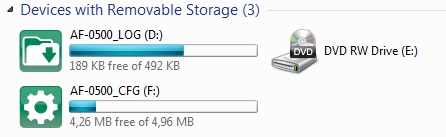

Sau vài giây, hai ổ đĩa mới xuất hiện:

Mở ổ Cấu hình Configuration và nhấp đúp vào tệp có tên 'config.hta'

Phần mềm cấu hình sẽ mở ra.

Các tab hiển thị từng phần hợp lý của rơle.

Di chuột qua mỗi cài đặt sẽ hiển thị các giới hạn hợp lệ cho cài đặt.

Nhấn nút Lưu và tháo đầu nối USB để AF0500 đọc cấu hình mới.

GHI CHÚ:

Tất cả các phiên bản Microsoft Windows từ và bao gồm cả Windows XP đều được hỗ trợ.
Một số công ty mạng có thể không cho phép các ứng dụng HTA chạy, trong trường hợp đó, bạn nên liên hệ với hệ thống quản trị viên của mình để cho phép các HTA cục bộ chạy.

Không thể xem dữ liệu trực tiếp theo thời gian thực từ thiết bị qua USB. Các giá trị được hiển thị, ví dụ: địa chỉ IP và trạng thái cảm biến là các giá trị tại thời điểm cắm đầu nối USB.
Đặt mật khẩu trong phần mềm cấu hình USB sẽ ngăn không cho AF0500 thiết lập lại danh sách các thiết bị và cảm biến được kết nối thông qua nút Reset trên mặt trước rơ le.

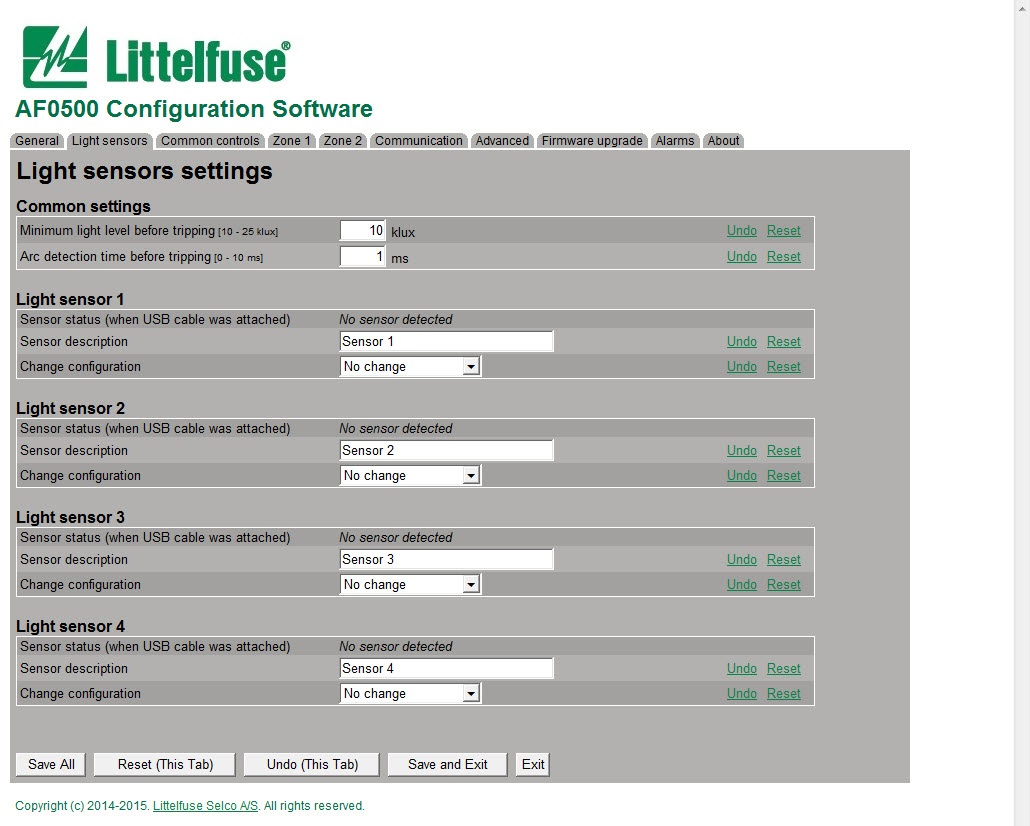

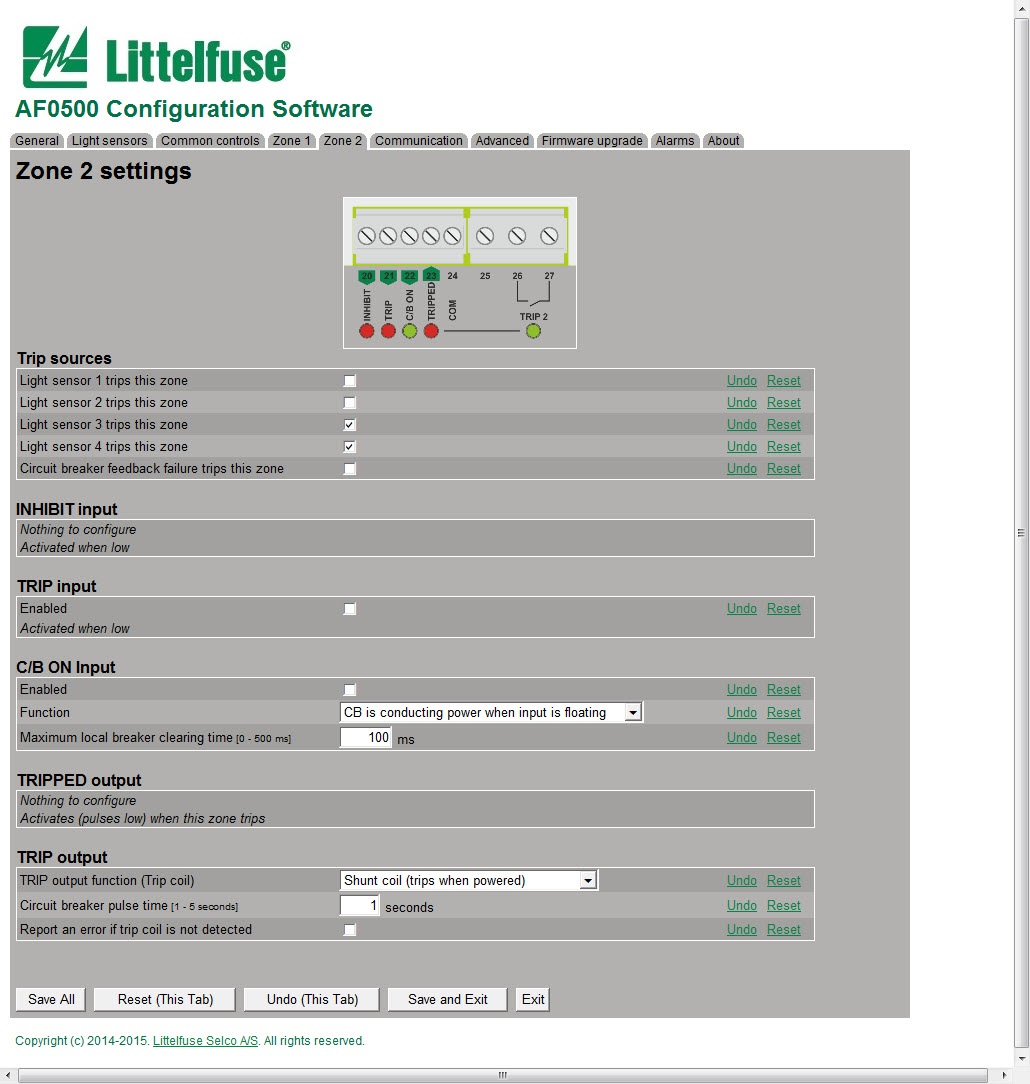

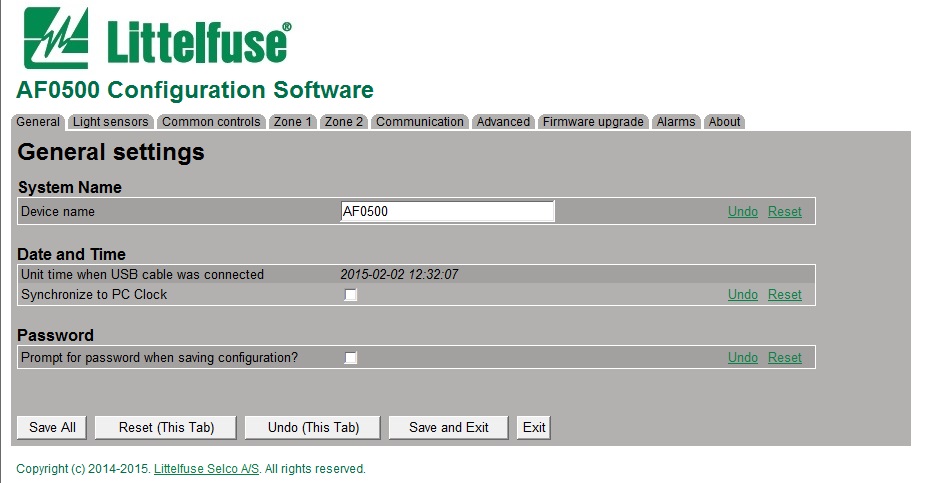

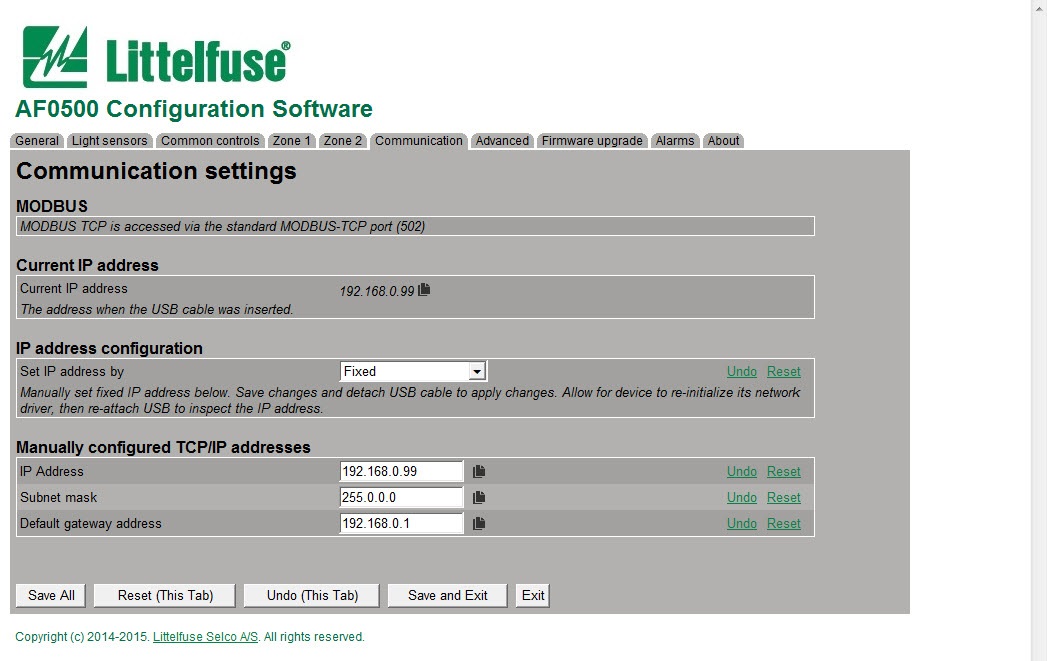

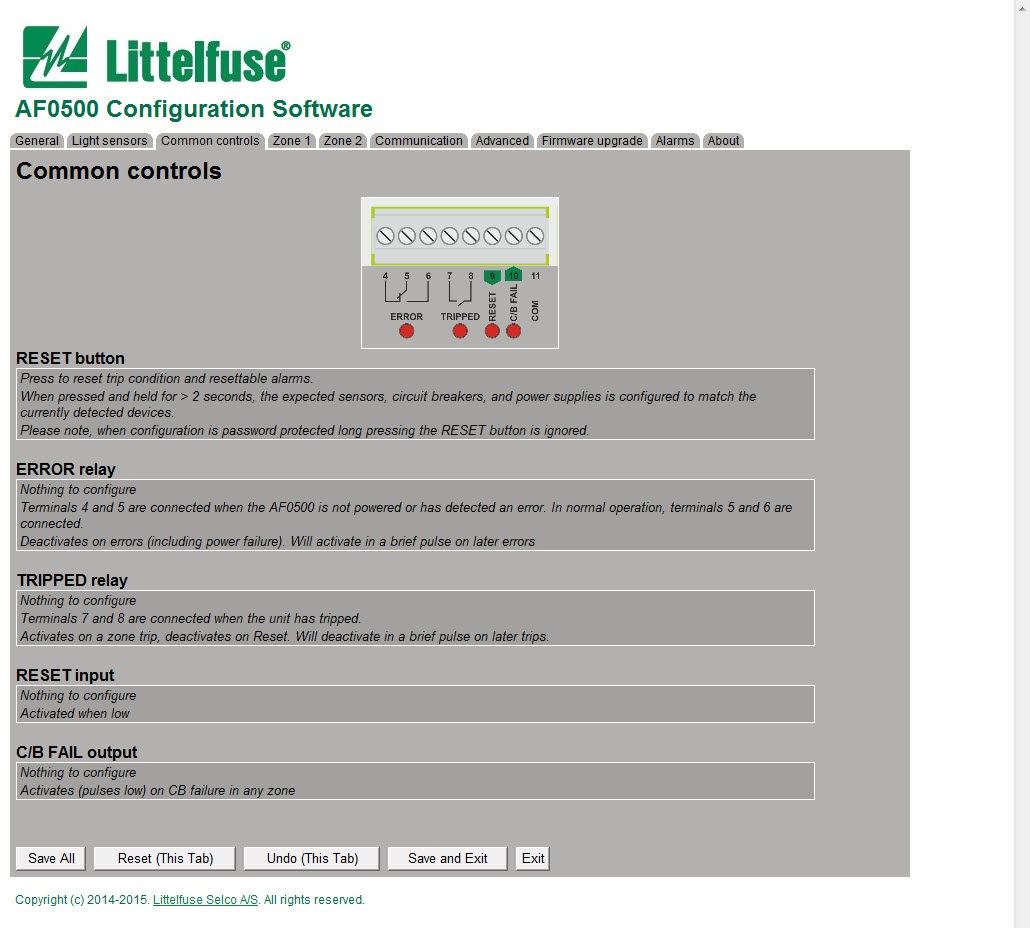

7.3.1 Phần mềm cấu hình USB – Ví dụ về màn hình

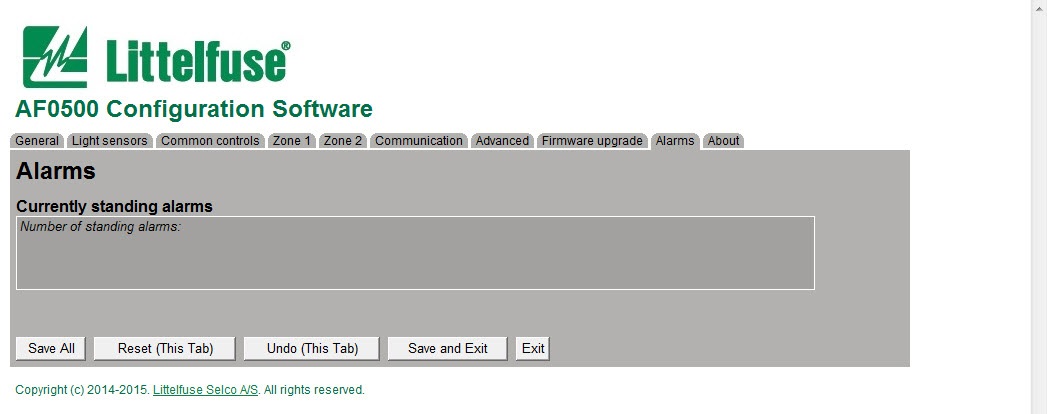

Phần mềm cấu hình USB cũng hiển thị nguyên nhân của bất kỳ báo động thường trực nào ở dạng văn bản rõ ràng.

7.4 Nhật ký sự kiện USB
Để truy cập nhật ký sự kiện, hãy cắm cáp vào đầu nối USB và kết nối với máy tính. Sau vài giây,

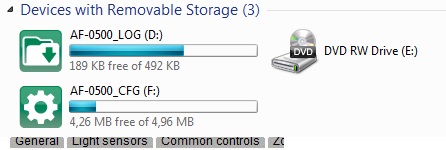

hai ổ đĩa mới xuất hiện:

Nhật ký được lưu trên ổ đĩa AF0500_LOG và là một tệp văn bản có tên AF0500 .LOG.

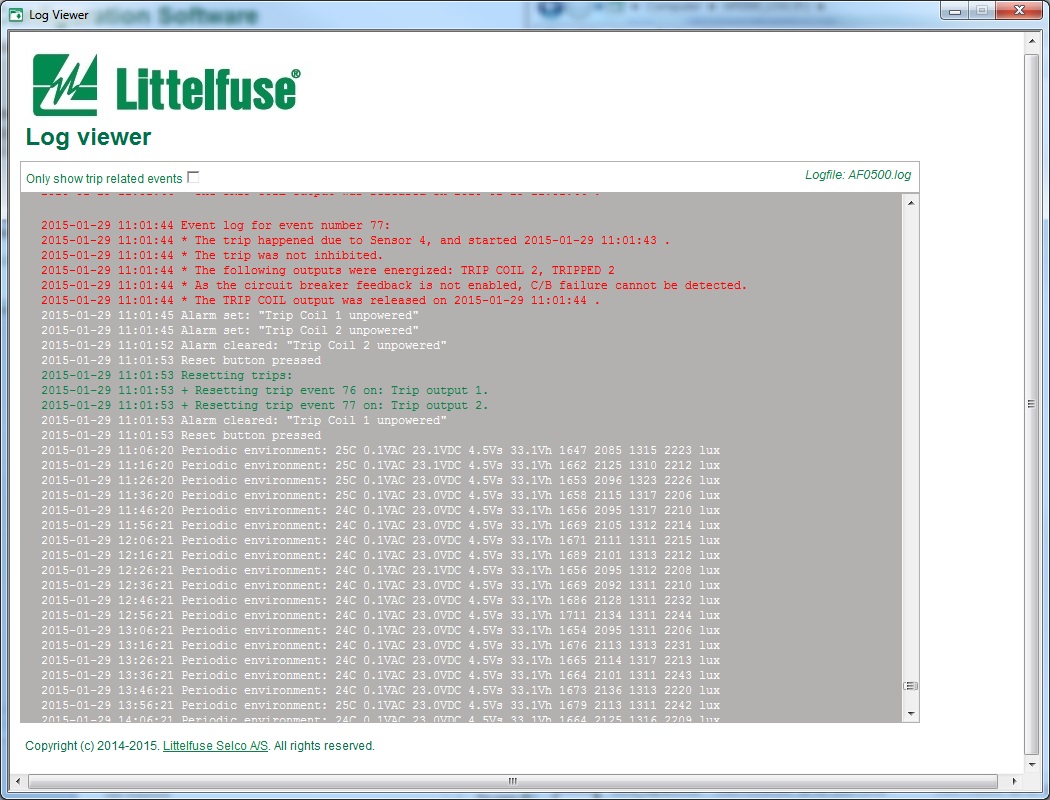

Một công cụ có tên log_view.hta cho phép lọc nhật ký đơn giản, ví dụ: để hiển thị các dòng nhật ký có liên quan đến sự kiện mà thôi.

7.5 Nâng cấp Firmware

LƯU Ý: AF0500 sẽ khởi động lại trong quá trình nâng cấp chương trình cơ sở Firmware. Đảm bảo thiết bị ở trong tình trạng trạng thái an toàn trước khi bắt đầu quá trình nâng cấp. Không làm gián đoạn quá trình nâng cấp firmware.

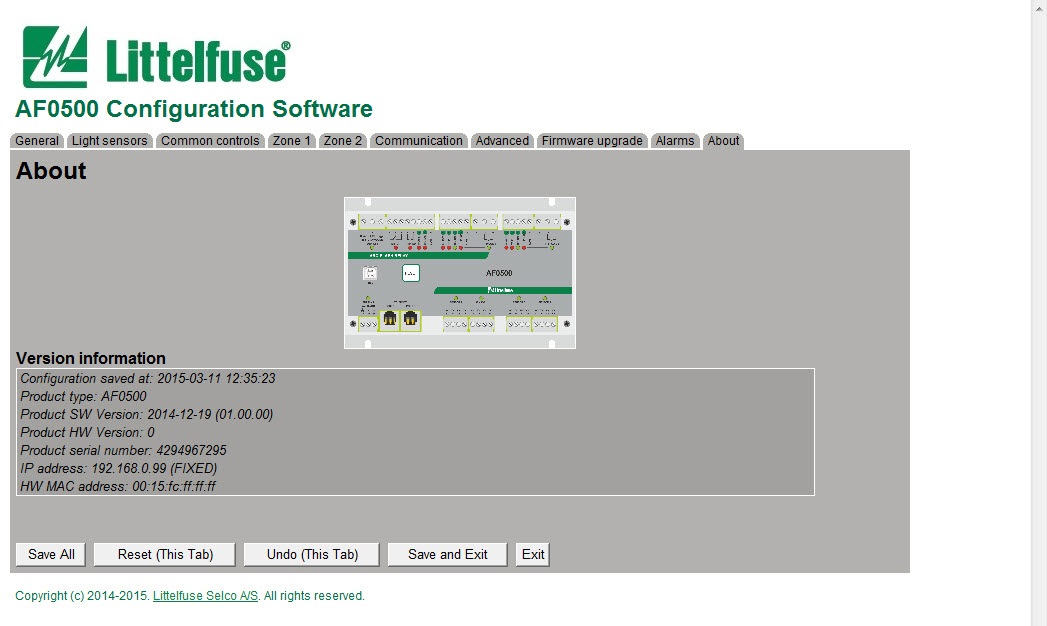

Thông tin sản phẩm, bao gồm chi tiết phần cứng và chương trình cơ sở, có thể được xem lại trong tab About, thể hiện trong Mục 7.3.1.

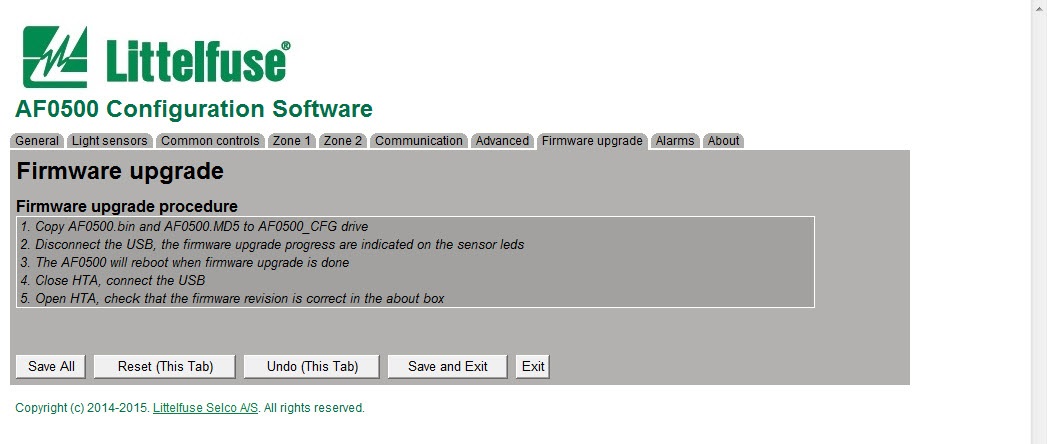

Thực hiện theo quy trình bên dưới để thực hiện nâng cấp chương trình cơ sở:

1. Liên hệ với Littelfuse tại relays@littelfuse.com để lấy tệp chương trình cơ sở mới nhất.
2. Kết nối AF0500 với máy tính bằng cáp USB. Xem Phần 7.3.
3. Sao chép các tệp AF0500.bin và AF0500.md5 vào ổ Cấu hình AF0500.
4. Ngắt kết nối cáp USB. Quá trình nâng cấp chương trình cơ sở sẽ bắt đầu. Tiến độ sẽ được hiển thị trên mặt trước bảng điều khiển dưới dạng đèn LED cảm biến màu lục sáng dần, bắt đầu từ Cảm biến 1 đến Cảm biến 4. Quá trình nâng cấp có thể mất đến 150 giây.
5. AF0500 sẽ khởi động lại khi quá trình nâng cấp chương trình cơ sở hoàn tất.
6. Đóng màn hình Cấu hình Configuration (tệp HTA).
7. Kết nối lại AF0500 với máy tính như trong Bước 2.
8. Xác nhận rằng bản sửa đổi chương trình cơ sở được hiển thị trong tab About là chính xác.
