4 CẢM BIẾN HỒ QUANG
AF0500 có bốn đầu vào cho bốn cảm biến hồ quang.

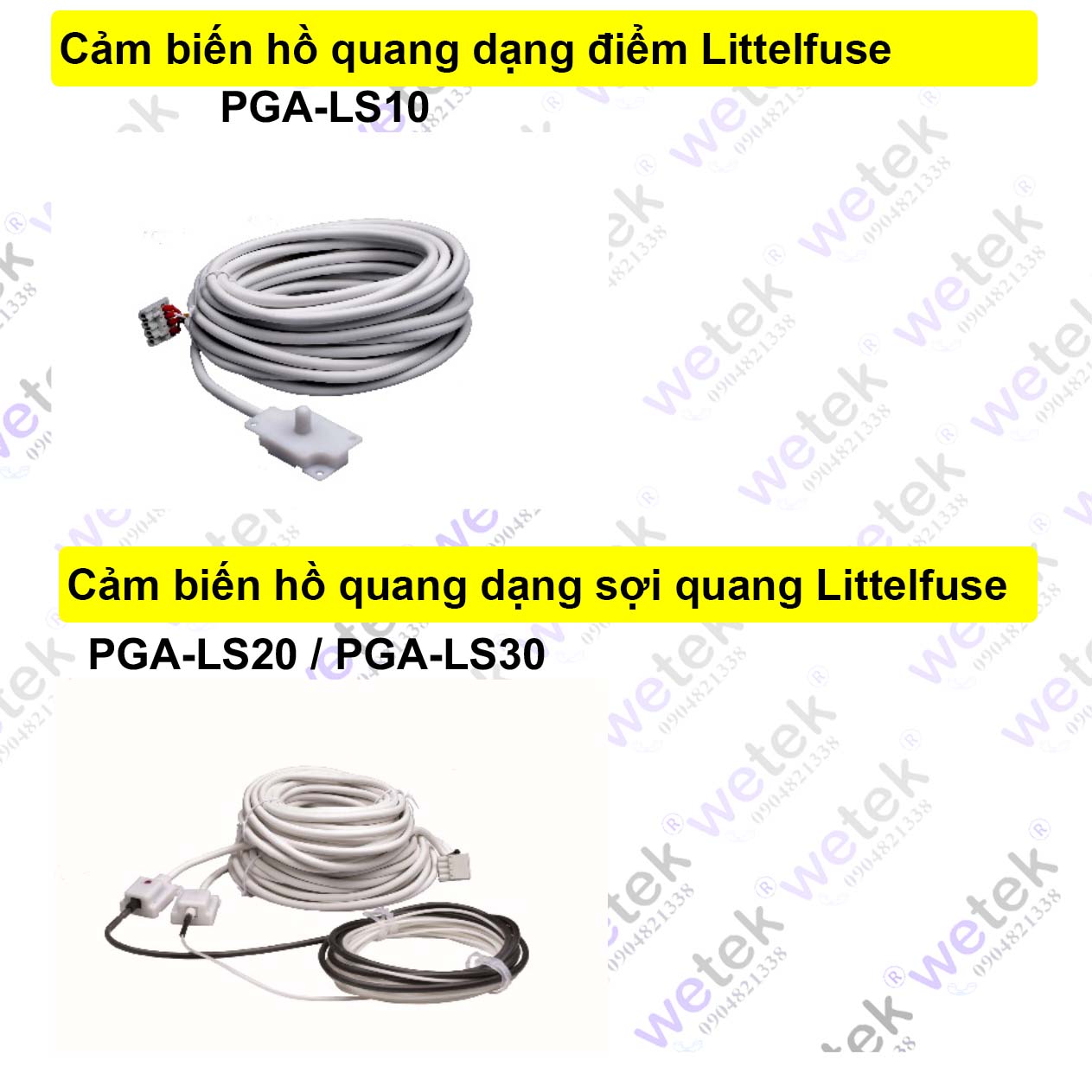

Hai loại cảm biến được hỗ trợ:
• Cảm biến điểm quang điện PGA-LS10 có kiểm tra cảm biến
• Cảm biến sợi quang PGA-LS20 và PGA-LS30 có kiểm tra cảm biến
Các cảm biến có thể được sử dụng cùng nhau và có thể kết hợp tùy ý.
Cả hai loại cảm biến đều có đèn LED chỉ báo tình trạng cảm biến và vị trí lỗi.
Rơ le có mạch kiểm tra cảm biến tích hợp luôn luôn theo dõi cảm biến để xác minh rằng cụm cảm biến đang hoạt động bình thường.
Một cảm biến khỏe mạnh sẽ nhấp nháy đèn LED màu đỏ phía trong cảm biến cứ sau vài giây.
Một cảm biến khi đã phát hiện được một sự cố hồ quang sẽ thì đèn báo phía trong cảm biến sẽ sáng đỏ liên tục cho đến khi được Reset lại.
Các cảm biến kết nối với AF0500 bằng cáp điện 20 AWG (0,5 mm2) ba dây có vỏ bọc.
Mỗi cảm biến bao gồm 10 m (33 ft) cáp có thể rút ngắn hoặc kéo dài tới 50 m (164 ft).
Các dây cáp này nên được coi là điện thế đất khi kiểm định điện thế khe hở cách điện trong tủ.
Tất cả các cảm biến hồ quang được kết nối sẽ được rơ le kiểm tra và nhận tự động.
Nếu sau đó cảm biến nào bị ngắt kết nối AF0500 sẽ báo lỗi.
LƯU Ý: Việc cắm và tháo cáp cảm biến có thể gây ra hiện tượng rơ le phát lệnh trip CB.
Để tránh hiện tượng tác động nhầm như vậy, hãy tháo các cầu đấu cuộn cắt CB ra trước khi thực hiện việc kết nối và ngắt kết nối các cảm biến.
Hoặc có thể thực hiện bảo trì sau khi đã cắt điện toàn bộ hệ thống.

4.1 Cảm biến điểm quang điện PGA-LS10 với chức năng tự kiểm tra sức khỏe cảm biến

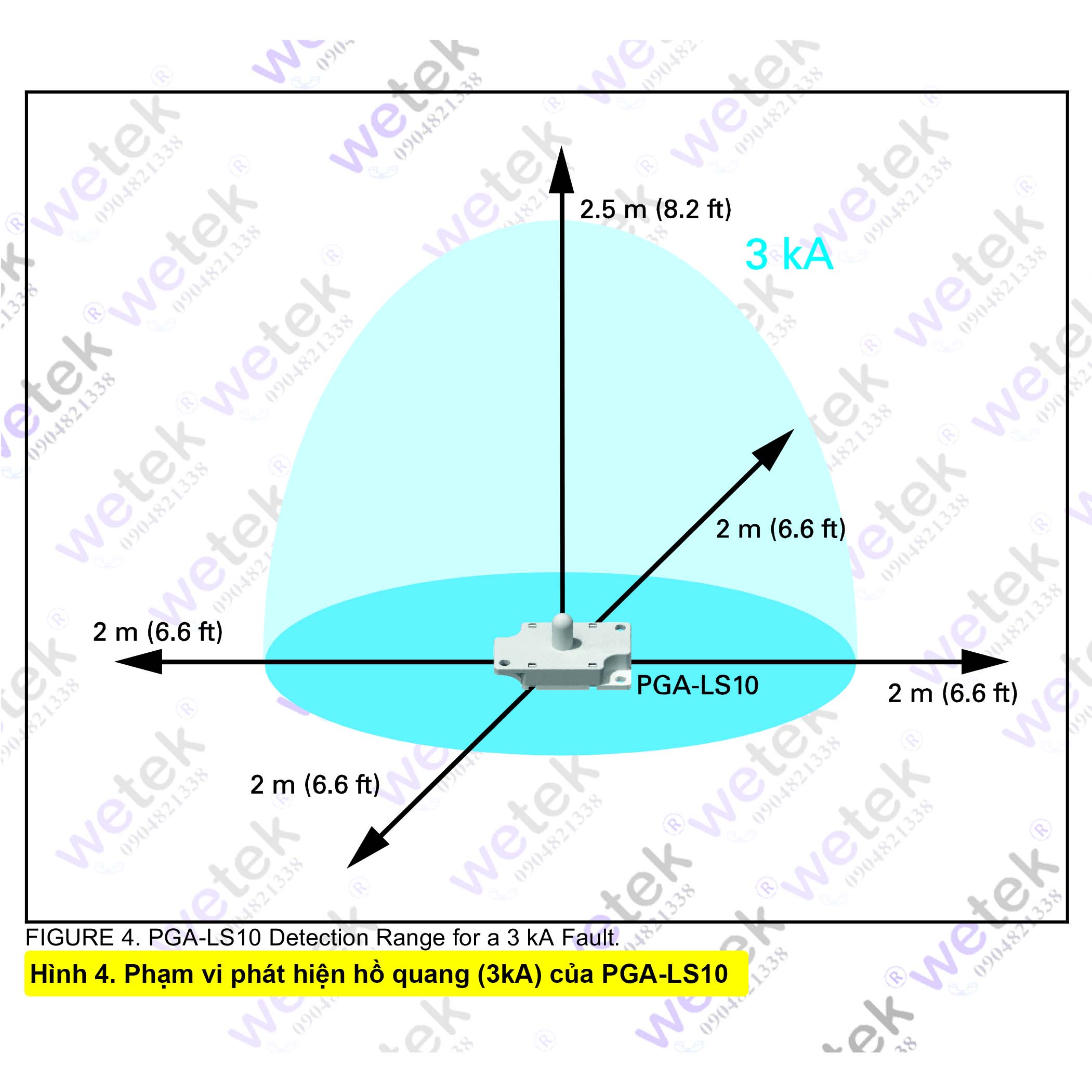

Cảm biến này có vùng phát hiện là nửa hình cầu bán kính 2 m (7 ft) đối với tia hồ quang từ 3 kA trở lên.
Đèn LED tích hợp trong cảm biến cho phép AF0500 xác minh tình trạng chức năng của cảm biến ánh sáng, tình trạng dây cáp đấu nối sensor và các mạch điện tử trong cảm biến.
Nếu cảm biến không nhận được đèn LED kiểm tra này, sẽ có cảnh báo "lỗi cảm biến" – Chân Rơ le ERROR sẽ đảo trạng thái và đèn LED báo cảm biến trên mặt AF0500 sẽ bắt đầu nhấp nháy.
Xem thêm thông tin trong Phần 7 của hướng dẫn sử dụng này.
Cảm biến bao gồm cáp điện ba lõi có bọc chống nhiễu dài 10 m (33 ft) có thể dễ dàng cắt ngắn
hoặc nối dài đến tối đa 50 m (164 ft).
Sử dụng cáp Belden 85240 hoặc cáp tương đương (màu dây có thể thay đổi).

4.1.1 Kết nối PGA-LS10

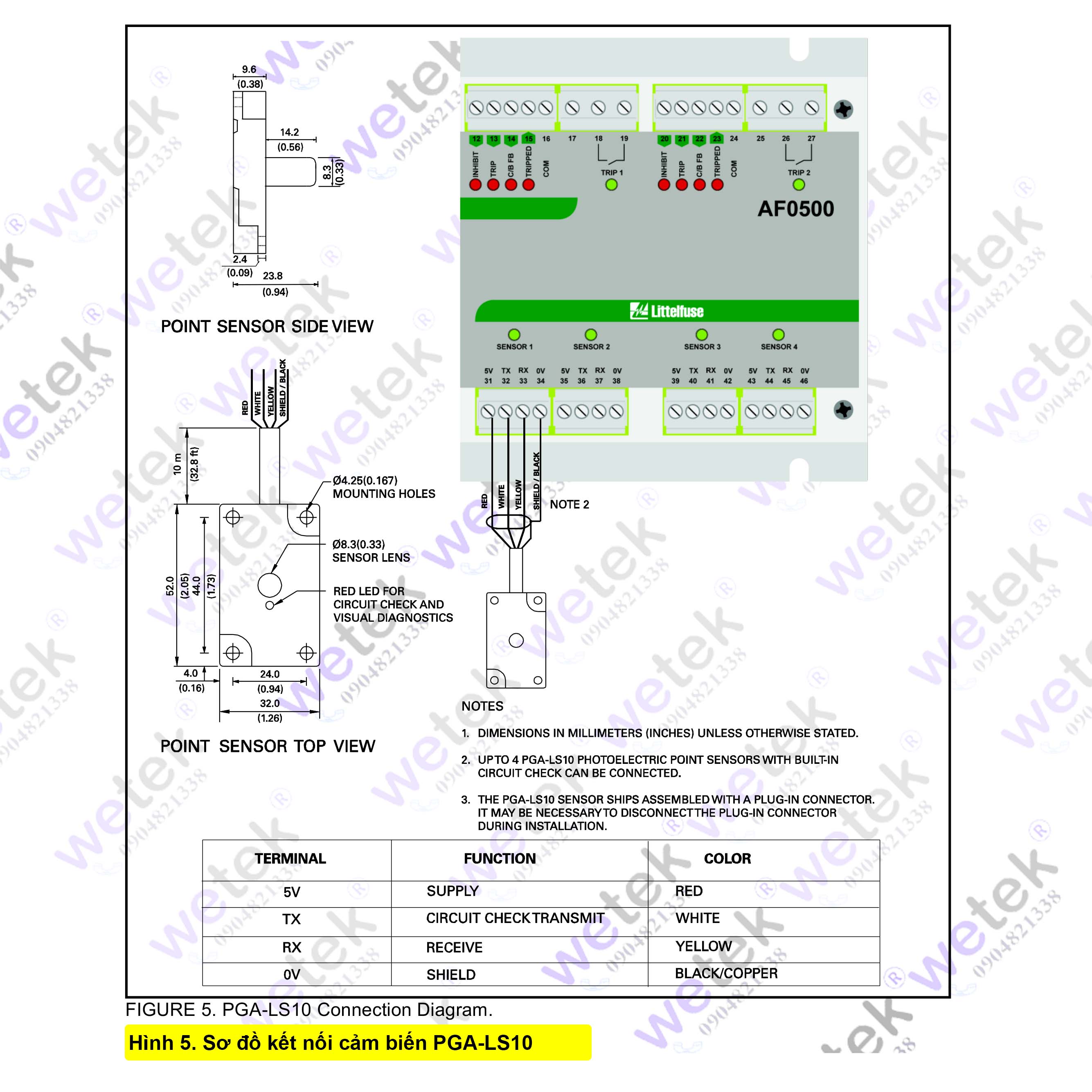

HÌNH 5. Sơ đồ kết nối PGA-LS10.

4.1.2 Cài đặt PGA-LS10
Cảm biến điểm PGA-LS10 bao gồm một mẫu có lỗ khoan và có lớp keo dính giúp dễ dàng gắn lên bề mặt hoặc bảng gá.

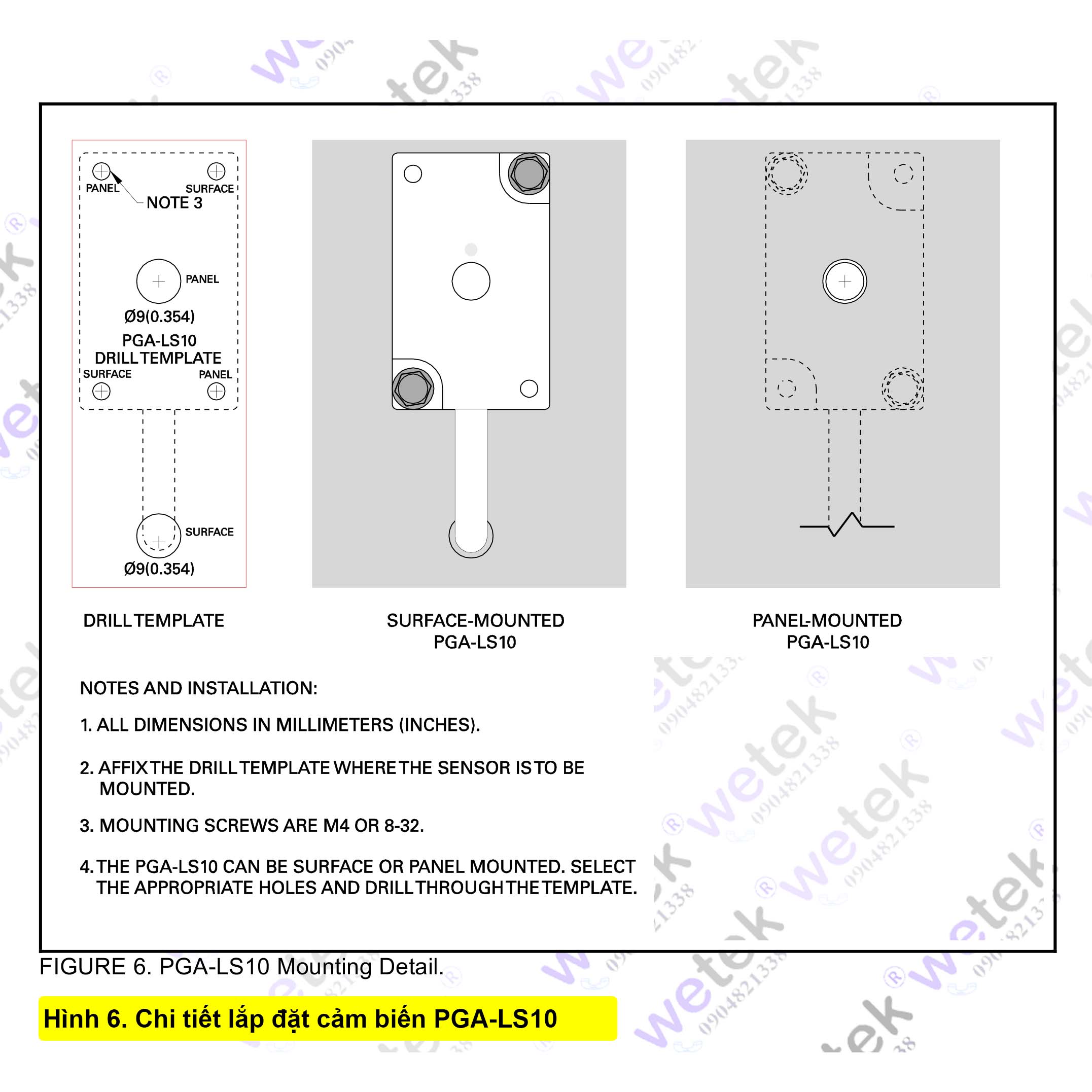

HÌNH 6. Chi tiết lắp đặt PGA-LS10.

4.2 Cảm biến sợi quang PGA-LS20 và PGA-LS30 với chức năng tự kiểm tra sức khỏe cảm biến
Cảm biến PGA-LS20 và PGA-LS30 có vùng phát hiện 360° dọc theo chiều dài sợi quang.
Một đèn LED tích hợp trong cảm biến cho phép AF0500 xác minh tình trạng chức năng của cảm biến ánh sáng, tình trạng dây cáp đấu nối sensor và các mạch điện tử trong cảm biến.
Nếu cảm biến không nhận được đèn LED kiểm tra này, sẽ có cảnh báo "lỗi cảm biến" .
Đầu ra ERROR sẽ thay đổi trạng thái và cả đèn LED trên mặt AF0500 và đèn LED chỉ báo trong chính cảm biến sẽ bắt đầu nhấp nháy màu đỏ.
Xem thêm thông tin trong Phần 7 của hướng dẫn sử dụng này.

Cảm biến PGA-LS20 và PGA-LS30 có ba phần:
1. Một sợi cáp quang, với một đầu được bọc bằng lớp vỏ ngoài màu đen.
• PGA-LS20 có 8 m (26 ft) sợi quang hoạt động và 2 m (7 ft) sợi quang phủ vỏ bọc.
• PGA-LS30 có 18 m (59 ft) sợi quang tích cực và 2 m (7 ft) sợi quang phủ vỏ bọc.
2. Bộ phát có vỏ ngoài màu trắng và đai ốc màu trắng.
3. Bộ thu có vỏ ngoài màu trắng, đai ốc màu đen và vít điều chỉnh phía sau lỗ truy cập.
Cả bộ thu và bộ phát đều kết nối với một đầu vào AF0500 bằng dây cáp ba lõi được có bọc chống nhiễu.
Tất cả ba thành phần trên của cảm biến đều được AF0500 giám sát để đảm bảo hoạt động chính xác.

4.2.1 Kết nối cảm biến sợi quang
Sợi quang là thành phần thu thập ánh sáng của PGA-LS20 và PGA-LS30.
Cảm biến này phải được lắp đặt sao cho nó có tầm nhìn đến tất cả các phần mang điện trong tủ điện.
Trong một số trường hợp, điều này có thể được thực hiện bằng cách chạy dọc theo dàn thanh cái chính của hệ thống tủ điện.
Khoan lỗ bằng mẫu khoan đi kèm và gắn chặt bộ phát và bộ thu vào vách tủ điện bằng đinh tán hoặc đinh vít.
Kết nối cáp đi kèm với AF0500.
Các dây của bộ phát và bộ thu phải được kết nối như trong Hình 7.
Kết nối đầu bọc vỏ màu đen với đầu thu bằng đai ốc màu đen.
Kết nối đầu màu trắng của sợi cáp quang không có vỏ che chắn tới bộ phát bằng cách sử dụng đai ốc màu trắng.
Đảm bảo sợi quang được chèn hoàn toàn vào đầu phát và đầu thu và các đai ốc được siết chặt.
Kéo nhẹ dây cáp để kiểm tra đấu nối đã chắc chắn.
Lực kéo tối đa của sợi cáp quang là 30 N (6,7 lbf).
Không được uốn cong gập hoặc véo mạnh sợi quang.
Bán kính uốn tối thiểu là 5 cm (2 in).
Đảm bảo rằng mọi lỗ khoan đều không có cạnh sắc hoặc gờ.
Sử dụng vòng đệm để bảo vệ thêm cho sợi quang.

LƯU Ý:
Việc tháo sợi quang ra khỏi bộ phát có thể gây ra lệnh cắt CB nếu đầu sợi quang hướng về phía
nguồn sáng, vì sợi quang dẫn ánh sáng.
Điều này cũng có thể xảy ra nếu bộ nhận hướng trực tiếp về phía nguồn sáng mà không có kết nối sợi quang.
Để tránh hiện tượng tác động nhầm như vậy, hãy tháo các cầu đấu cuộn cắt CB ra trước khi thực hiện việc kết nối và ngắt kết nối các cảm biến.
Hoặc có thể thực hiện bảo trì sau khi đã cắt điện toàn bộ hệ thống.

4.2.2 Kết nối dây của bộ thu
Kết nối dây màu đỏ với 5V.
Kết nối dây màu vàng với RX.
Kết nối dây màu trắng và vỏ chống nhiễu với 0V.

4.2.3 Kết nối dây của bộ phát
Kết nối dây màu đỏ với 5V.
Kết nối dây màu trắng với TX.
Kết nối vỏ chống nhiễu với 0V.
Dây màu vàng không được sử dụng.

4.2.4 Kết nối PGA-LS20 và PGA-LS30
Cảm biến được vận chuyển với các dây được gắn sẵn trong khối cầu đấu.
Xem Hình 7.
Đầu phát và đầu thu bao gồm cáp điện ba lõi có bọc chống nhiễu dài 10 m (33 ft) có thể rút ngắn hoặc kéo dài đến 50 m (164 ft).
Cáp của bộ phát và bộ thu có thể có độ dài khác nhau và phải được bọc chống nhiễu độc lập.
Sử dụng cáp Belden 85240 hoặc cáp tương đương (màu dây có thể thay đổi).
Việc không bọc chống nhiễu độc lấp cáp bộ phát và bộ thu có thể dẫn đến chức năng kiểm tra cảm biến hoạt động không chính xác– ví dụ báo nhầm là cảm biến bị lỗi.
Tuy nhiên, nếu không có lỗi cảm biến, chức năng bảo vệ hồ quang sẽ vẫn hoạt động bình thường trong điều kiện này.

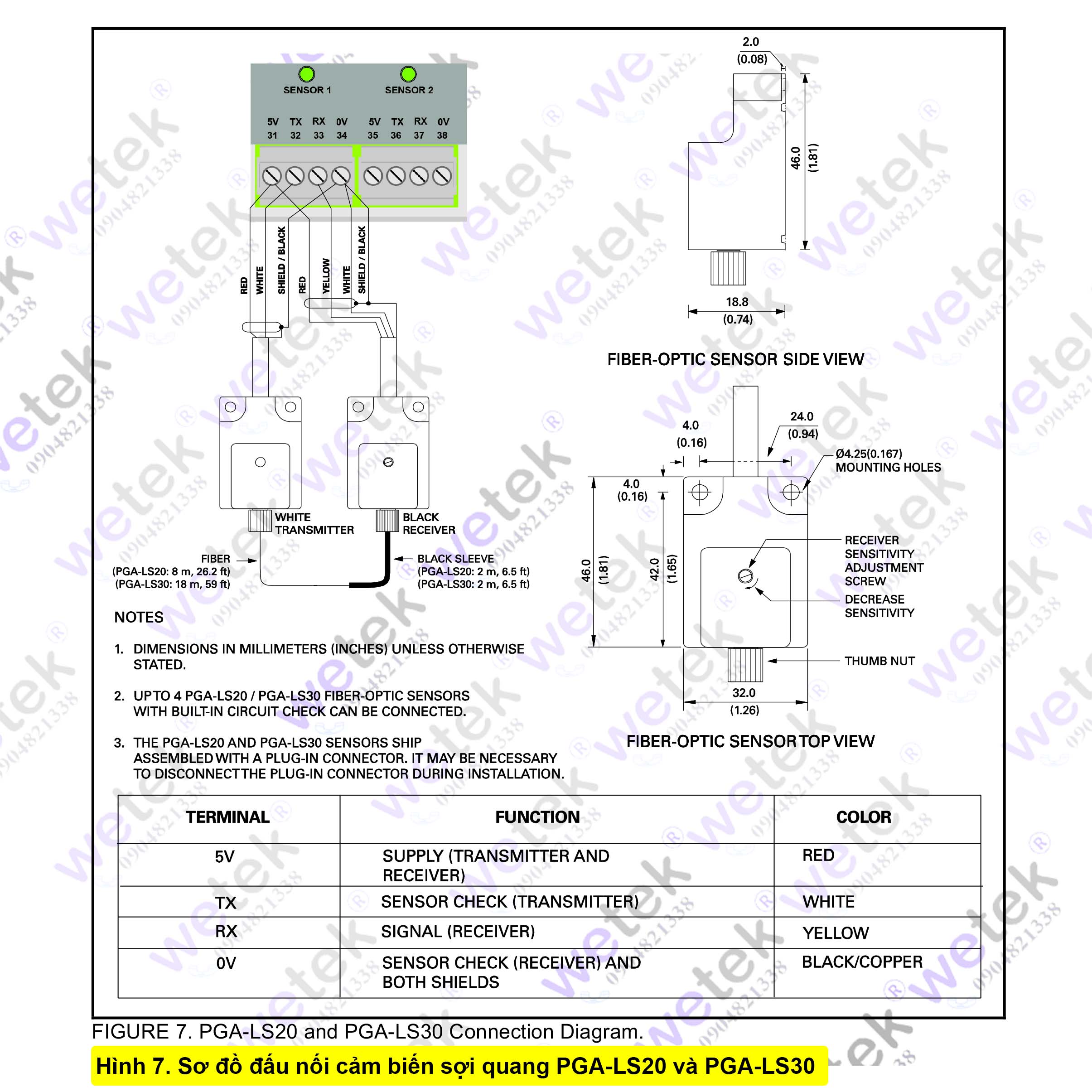

HÌNH 7. Sơ đồ kết nối PGA-LS20 và PGA-LS30.

4.2.5 Điều chỉnh cảm biến sợi quang
Cảm biến được hiệu chỉnh tại nhà máy cho 60 cm (24 inch) sợi quang trong mỗi ngăn tủ được giám sát.
Khi sử dụng cảm biến sợi quang trong các ngăn có sợi quang dưới 60 cm (24 in), độ nhạy
có thể phải được điều chỉnh.
Cảm biến không thể phân biệt giữa 10.000 lux trên 60 cm (24 in) của sợi quang và 30.000 lux trên 20 cm (8 in) sợi quang – cùng một lượng ánh sáng được truyền qua sợi quang đến máy thu.
Để đạt được độ nhạy mong muốn, bộ thu (có đai ốc màu đen) phải được điều chỉnh.

4.2.6 Điều chỉnh cảm biến cho chiều dài sợi khác 60 cm (24 in)
Để điều chỉnh độ dài sợi quang, sử dụng nguồn sáng mạnh ít nhất 100 lumen (ví dụ: đèn halogen 500 W) và một cảm biến điểm dự phòng.
Sử dụng quy trình sau để hiệu chỉnh cảm biến:
1. Tháo đầu nối cuộn cắt CB để tránh sập CB trong khi kiểm tra.
2. Sử dụng cảm biến điểm để tìm khoảng cách đến đèn mà cảm biến có thể phát hiện ra lệnh cắt. Lưu ý khoảng cách giữa đèn và cảm biến điểm (thường là 15-40 cm (5,9-15,7 in), tùy thuộc vào loại đèn).
3. Điều chỉnh độ nhạy của bộ thu (đai ốc màu đen) ở mức tối thiểu bằng cách xoay vít kim loại nhỏ theo chiều kim đồng hồ cho đến khi nghe tiếng click.
Độ nhạy điều chỉnh có thể quá thấp để phát hiện tín hiệu tự kiểm tra sức khỏe cảm biến và có thể khiến đèn LED trên AF0500 nhấp nháy màu đỏ để báo hiệu lỗi.
Điều này không có ý nghĩa gì đối với phần còn lại của quy trình, vì dù sao thì tín hiệu cắt CB vẫn sẽ được truyền đi.
4. Đặt đèn đối diện với sợi quang trong ngăn tủ, ở vị trí gần đầu phát nhất (gần đầu phát màu trắng) của sợi quang.
Điều này cho phép có sự suy hao dọc theo toàn bộ chiều dài của sợi quang.
Khoảng cách giữa đèn và sợi quang phải giống như khoảng cách quan sát được ở bước 2.
5. Xoay từ từ vít kim loại trên đầu thu ngược chiều kim đồng hồ cho đến khi đèn báo cảm biến trên AF0500 chuyển sang màu đỏ, biểu thị đã có lệnh cắt CB.
6. Nhấn nút Reset trên rơle và kiểm tra xem đèn LED chỉ báo cảm biến có chuyển sang màu xanh lục không. Điều này thể hiện tín hiệu kiểm tra cảm biến đã làm việc, lúc này, cảm biến sợi quang được bảo vệ bằng chức năng tự kiểm tra theo dõi mạch.
Trường hợp khoang tủ điện quá nhỏ, có thể không điều chỉnh được sợi quang để cung cấp đủ độ nhạy theo quy trình trên, hãy liên hệ với Littelfuse để được hỗ trợ.
