3 VỊ TRÍ CẢM BIẾN HỒ QUANG
3.1 Nguyên tắc chung
Cảm biến hồ quang phải có đường ngắm tới các điểm được theo dõi.
Đảm bảo rằng các cảm biến điểm và sợi quang không bị chặn bởi các vật thể cố định hoặc di động.
Các vị trí trong dàn tủ điện có thể phải tiếp cận cho việc bảo trì hoặc các thiết bị có thể di chuyển trong tủ (ví dụ máy cắt kiểu rút kéo) nên được coi là vị trí ưu tiên cần bảo vệ.
Không lắp các cảm biến hoặc dây cáp cảm biến đè vào các bộ phận dẫn điện và tránh cáp bị uốn cong mạnh, đặc biệt khi sử dụng cảm biến sợi quang PGA-LS20 và PGA-LS30.
Cáp cảm biến và cảm biến hồ quang nên được coi là điện thế đất khi đo điện trở cách điện với các khoảng cách cách điện.
Các cảm biến nên được gắn ở vị trí kín bụi nhất trong tủ và có thể tiếp cận dễ dàng nhất để bảo trì nếu cần thiết.
Một cảm biến điểm được gắn ở trên trần của tủ điện và hướng xuống dưới là cách tối ưu để giảm tích tụ bụi lên cảm biến.
Mặc dù cần biết rằng hầu hết vỏ tủ điện đều chế tạo bằng kim loại và có sự phản xạ tốt với ánh sáng, thêm nữa, cường độ của ánh sáng hồ quang là rất lớn nên cảm biến vẫn hoạt động an toàn dù có lớp bụi phủ trên nó.
Trong môi trường nhiều bụi, việc vệ sinh cảm biến phải là một phần của lịch bảo trì thường xuyên và có thể được thực hiện bằng khí nén hoặc vải khô.

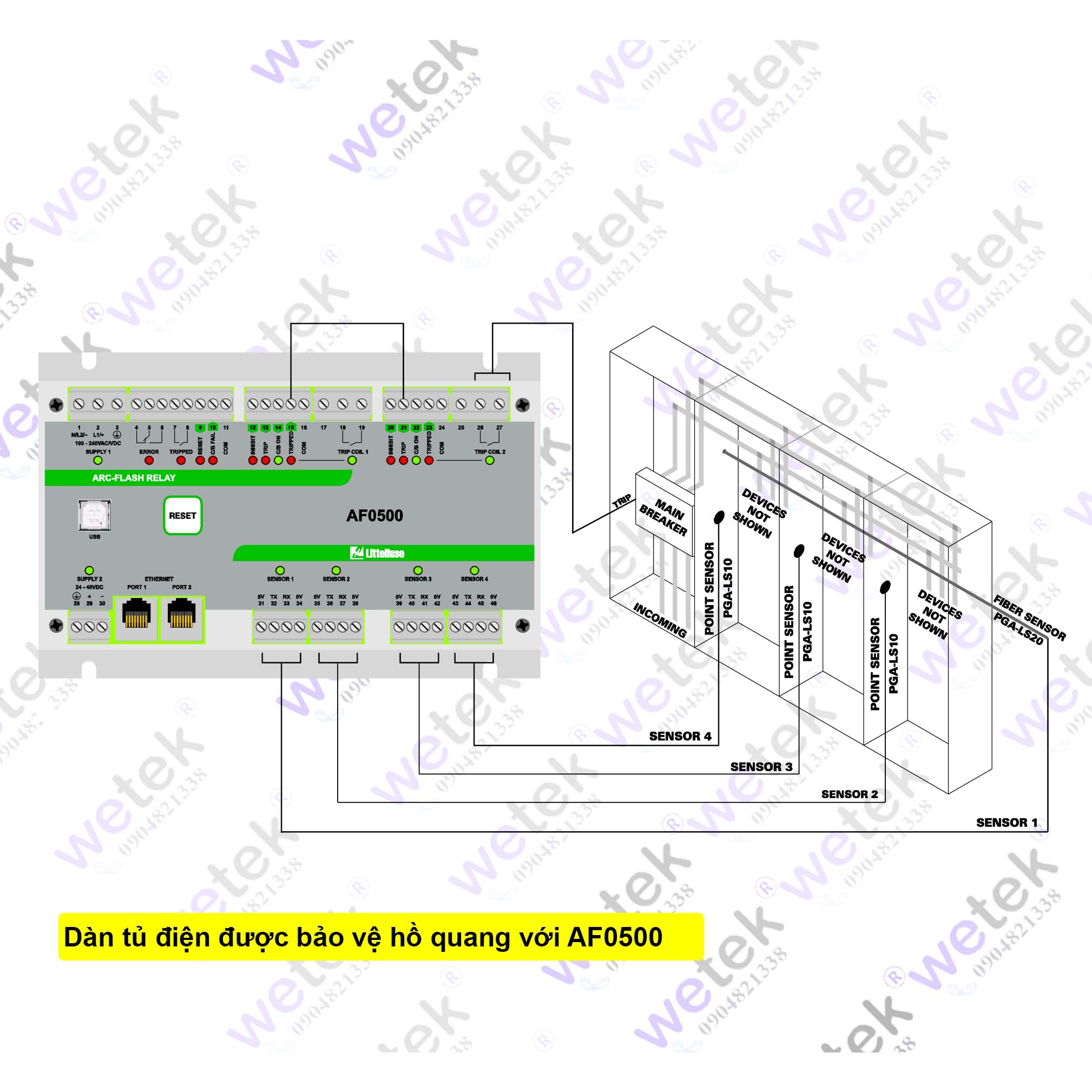

3.2 Bảo vệ sự cố hồ quang cho tủ điện
Các cảm biến được sử dụng để phát hiện tia hồ quang là các cảm biến hồ quang.
Đường ngắm giữa các điểm trong tủ điện mà sự cố hồ quang có thể xảy ra và cảm biến là đường nhận diện sự cố tối ưu nhất.
Tuy nhiên, các ngăn tủ làm bằng kim loại có sự phản xạ ánh sáng sẽ giúp phân phối ánh sáng từ vị trí sự cố hồ quang tới toàn bộ khoang tủ.
Thường thì một cảm biến điểm là đủ để giám sát toàn bộ khoang tủ điện.
Tuy nhiên, nếu có các thiết bị lớn trong tủ điện che lấp các vị trí cần thiết ta có thể sử dụng nhiều hơn một cảm biến điểm.

3.3 Bảo vệ máy biến áp
AF0500 cũng có thể được sử dụng để bảo vệ máy biến áp.
Hai hoặc nhiều cảm biến điểm nên được sử dụng trên mỗi máy biến áp để giám sát các cực đấu nối sơ cấp và thứ cấp.
Về vị trí của các cảm biến, các cân nhắc tương tự áp dụng như đối với bảo vệ cho tủ điện.
