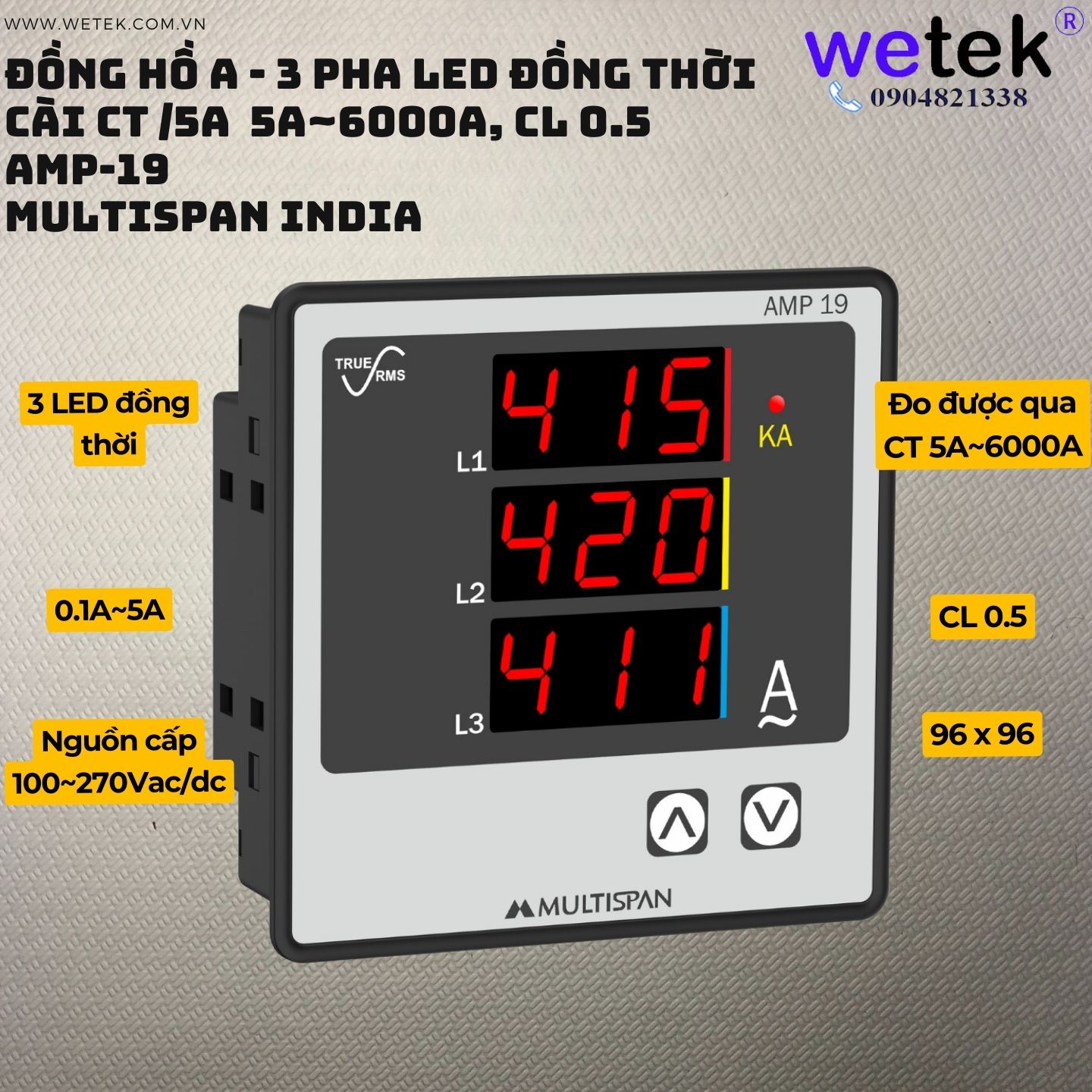

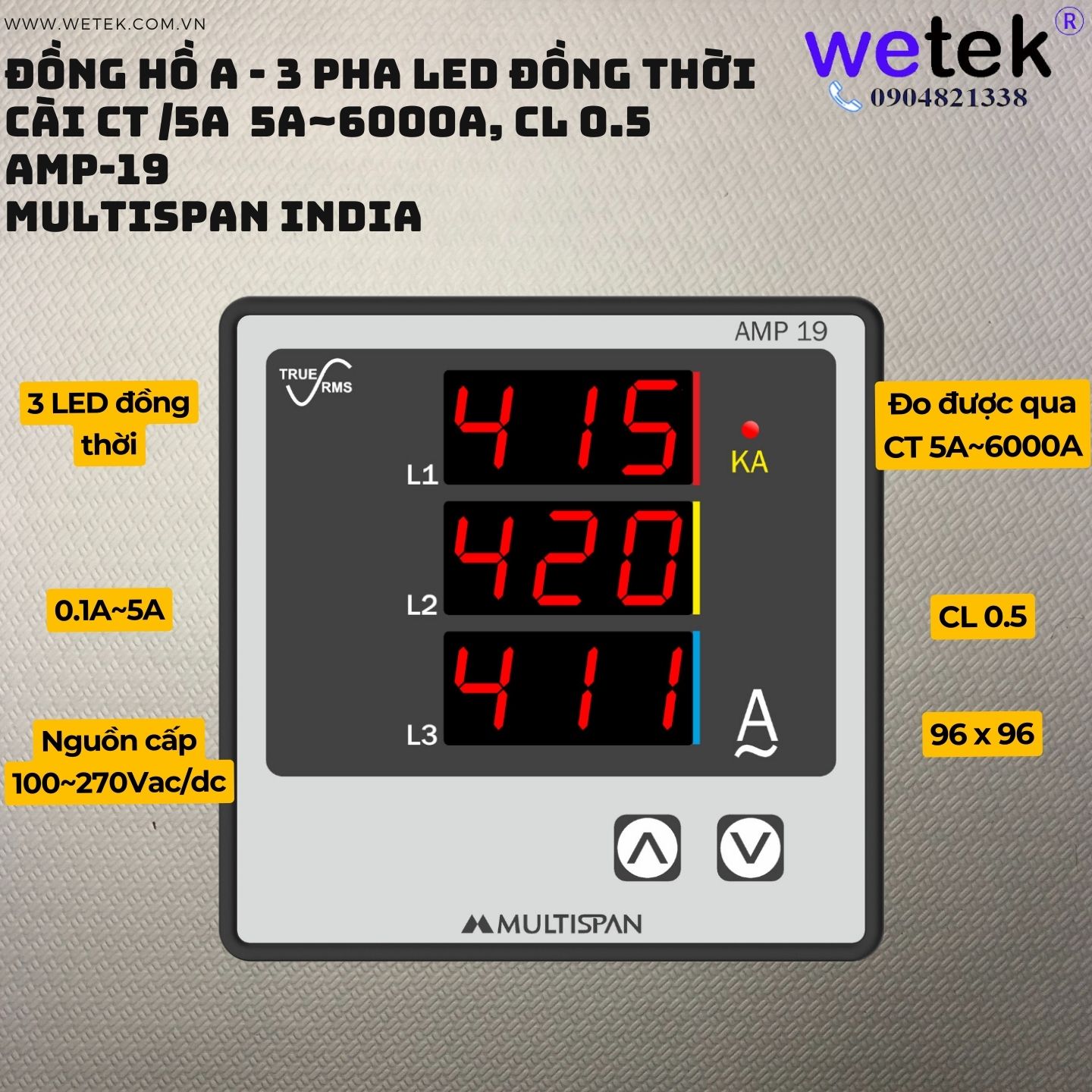

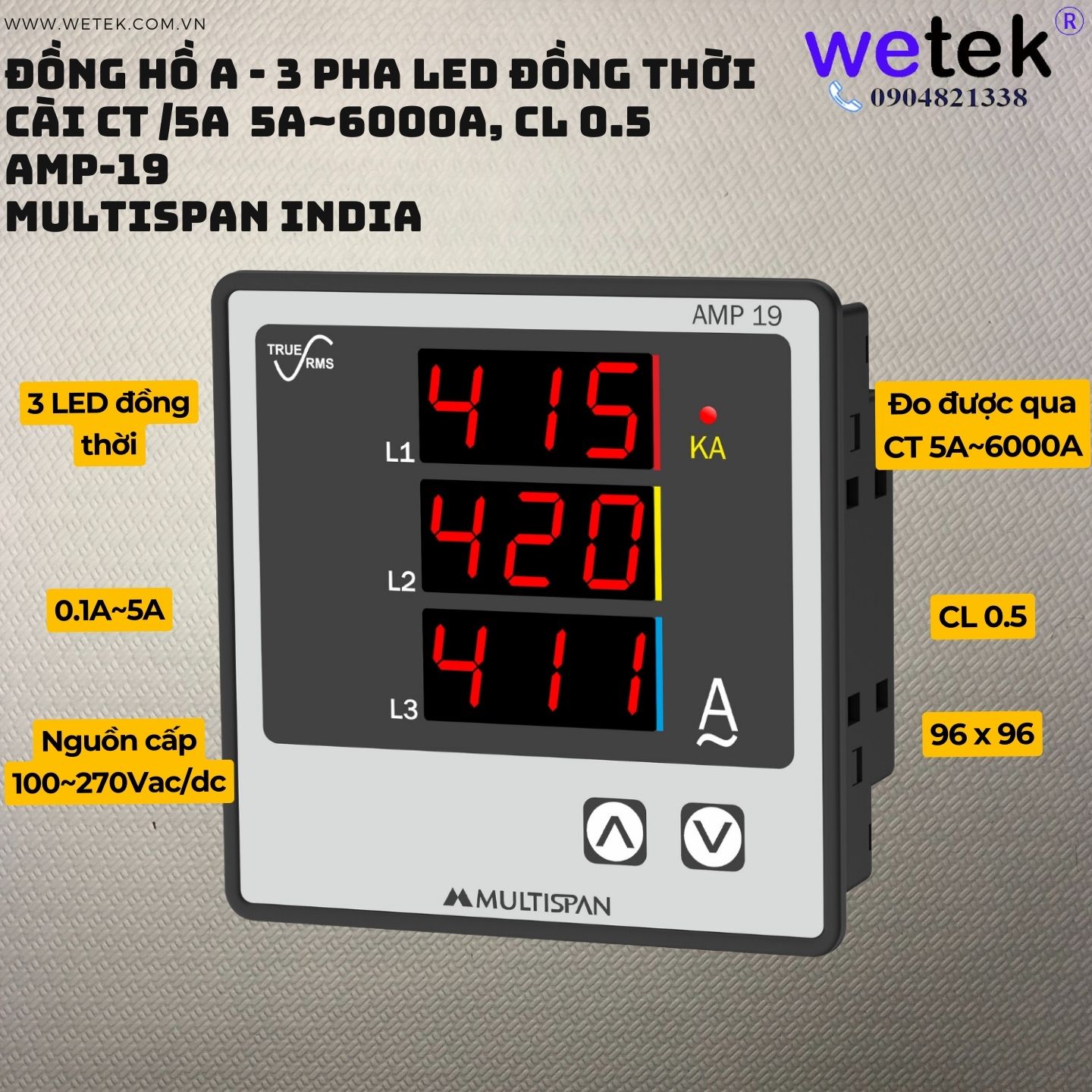

AMP-19 Đồng hồ đo Dòng (A) 3 pha hiển thị LED đồng thời gắn mặt cánh tủ 96x96 cấp chính xác 0.5
Model: AMP-19
Order code (mã đặt hàng chi tiết): AMP-19-E3-00-R
Hãng: Multispan
Xuất xứ: India

Thông số kỹ thuật:
Hiển thị đồng thời, độc lập dòng A của 3 pha
Màn hình LED 3 số 7 thanh 0.56" màu đỏ
Đèn báo kA: Với thông số hiển thị kA thì đèn kA sẽ sáng, nếu không đơn vị hiển thị là A
Cài được tỷ số CT 5/5A ~ 6000/5A (Cài với nút bấm Lên và Xuống)
Dải đo: 0.1~5A
Kích thước: 6(H) X 96 (W) X 43 (D) mm
Kích thước lỗ khoét mặt cánh: 92 (H) X 92 (W) mm
Nguồn cấp: 100-270V AC/DC, 50/60 Hz
Công suất tiêu thụ: ~3VA
Độ kín mặt trước IP-65 theo tiêu chuẩn IS/IEC 60529 : 2001
Nhiệt độ môi trường 0°C ~55°C
Độ ẩm môi trường tới 95% RH không đọng sương
Trọng lượng: 215g

Nút bấm:
02 nút bấm, nút Lên và Xuống

Chân đấu nối:
10 chân đấu nối
(1)(2): Nguồn cấp cho đồng hồ (L) vào (1), (N) vào (2), 100-270V AC/DC, 50/60 Hz
(3)(4): Không sử dụng cho model này
(5)(6): Thứ cấp S1 và S2 của CT pha A tới (L1, đỏ)
(7)(8): Thứ cấp S1 và S2 của CT pha B tới (L2, vàng)
(9)(10): Thứ cấp S1 và S2 của CT pha C tới (L3, xanh)

Cách cài tỷ số biến dòng CT
Ấn giữ đồng thời nút Tăng và Giảm trong 5s để vào phần cài đặt tỷ số biến dòng
Màn hình hiện CTr (CT Ratio)
Ấn nút Tăng và Giảm để chọn dòng sơ cấp của biến dòng:
5A~100A: bước chọn là 5A
100A~1000A: bước chọn là 25A
1000A~2000A: bước chọn là 50A
2000A~6000A: bước chọn là 500A
Ấn giữ đồng thời nút Tăng và Giảm trong 5s để lưu cài đặt tỷ số biến dòng
