 Chúng tôi có giải pháp

  + DDS578  Sử dụng để đo lường điện trong những dự án biệt thự, nhà phố cao cấp dùng điện 3 pha mà đòi hỏi công tơ hiển thị thị trực quan và thẩm mỹ trong không gian nội thất công trình.

  + DDS578 Sử dụng rất hợp lý khi cần đo lường điện nội bộ trong công trình (ví dụ đo lường điện cho thuê kho xưởng, nhà máy, đo lường điện cho thuê từng khu vực văn phòng kinh doanh… dùng điện 3 pha).

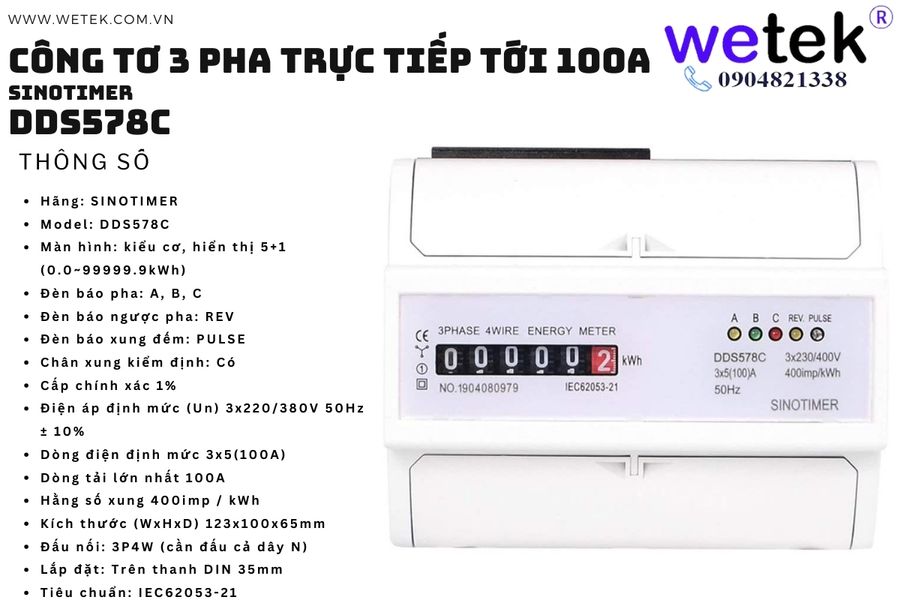

Hãng: SINOTIMER

Model: DDS578

Loại: Công tơ điện tử

Dòng định mức: 5 (100) (A)

Cấp chính xác: 1

Áp định mức: 380 (V)

Nhiệt độ làm việc: -10~+50℃

Hiển thị: LCD

Tần số: 50/60 (Hz)

 Dòng liên tục lớn nhất: 80 (A)

ADE7752 (Hãng Analog - Mỹ) là IC đo năng lượng điện nhiều pha có độ chính xác cao

Các thông số kỹ thuật của bộ phận vượt qua các yêu cầu về độ chính xác được trích dẫn trong tiêu chuẩn IEC62053-2x.
Mạch tương tự duy nhất được sử dụng trong ADE7752 nằm trong bộ chuyển đổi tương tự sang số (ADC) và mạch tham chiếu.
Tất cả các xử lý tín hiệu khác (chẳng hạn như nhân, lọc và tính tổng) được thực hiện với tín hiệu số.
Công nghệ đo lường này cho phép thiết bị có độ ổn định và độ chính xác cao vượt qua các điều kiện khắc nghiệt của môi trường và theo thời gian.

ADE7752 cung cấp thông tin công suất thực trung bình trên đầu ra tần số thấp, F1 và F2.
Các đầu ra logic này có thể là được sử dụng để điều khiển trực tiếp bộ đếm cơ điện hoặc để giao diện với một vi điều khiển lập trình MCU.

Đầu ra logic CF cung cấp thông tin công suất thực tức thời. Đầu ra này được sử dụng cho mục đích hiệu chuẩn công tơ.

ADE7752 bao gồm mạch giám sát nguồn điện trên chân VDD.
ADE7752 vẫn không hoạt động cho đến khi nguồn cung cấp điện áp trên VDD đạt 4 V.
Nếu nguồn cung cấp giảm xuống dưới 4 V, IC sẽ không phát các xung ra các chân đếm F1, F2 và CF.

IC tích hợp mạch kiểm tra pha bên trong đảm bảo rằng dòng và áp được khớp về pha.

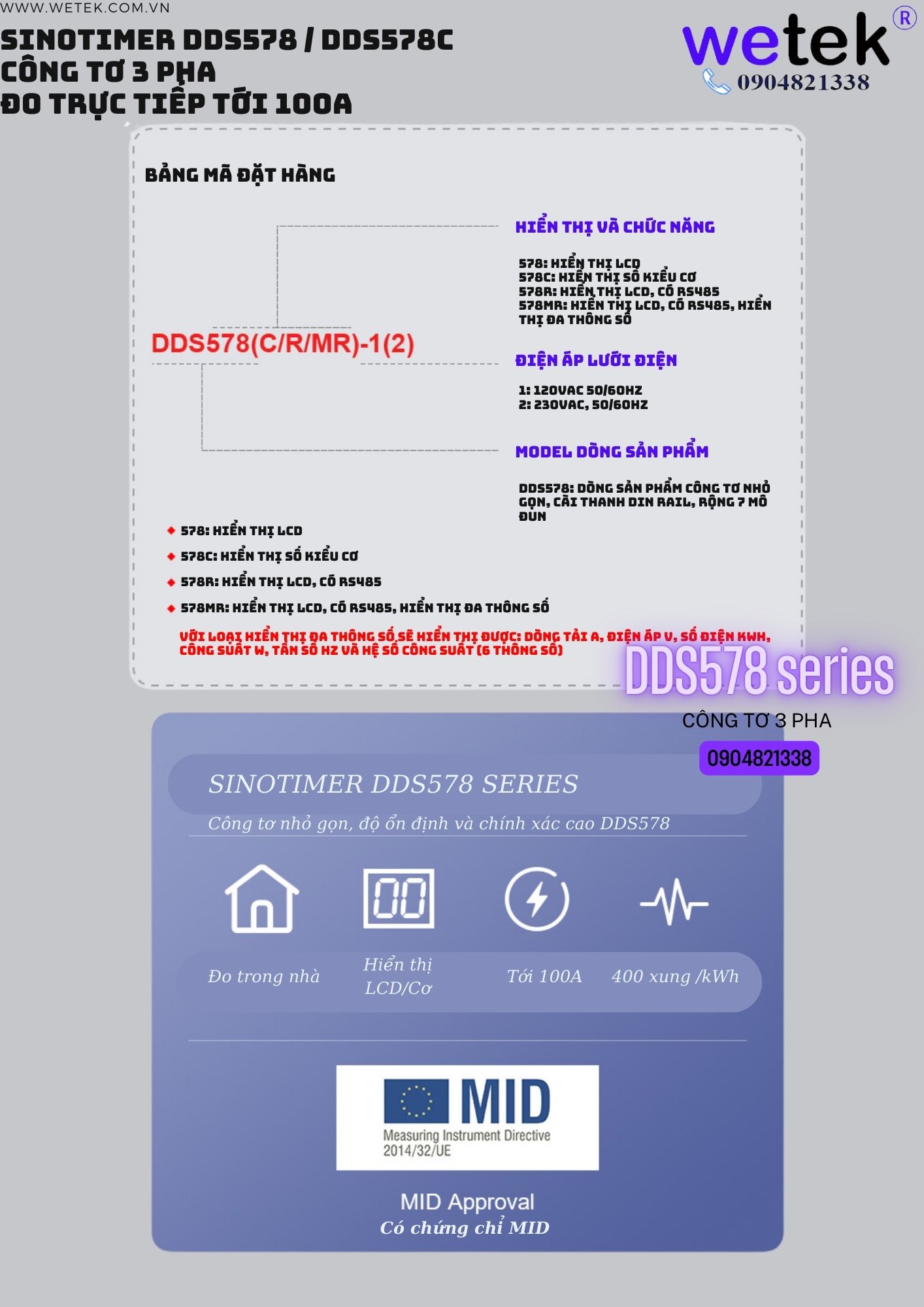

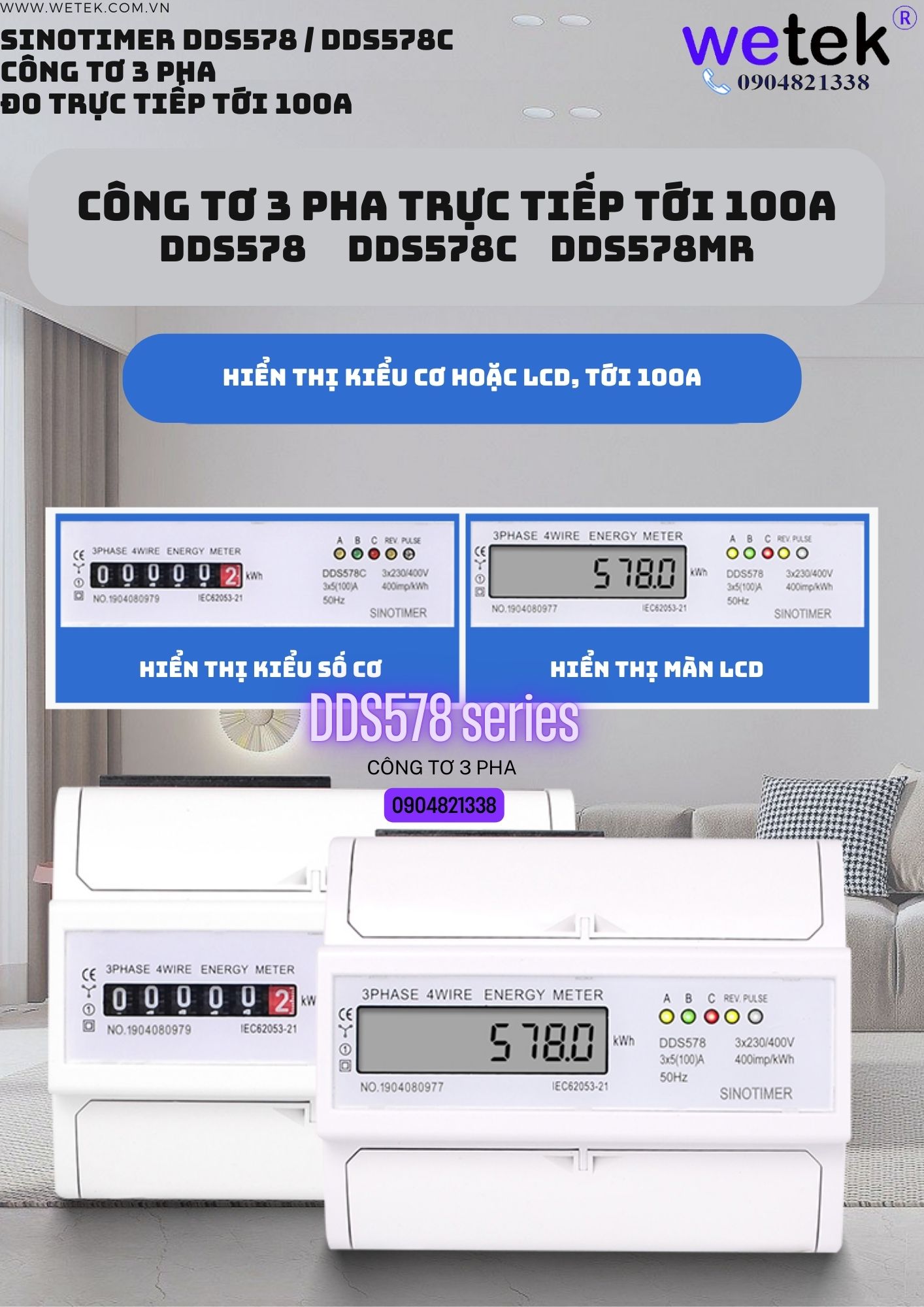

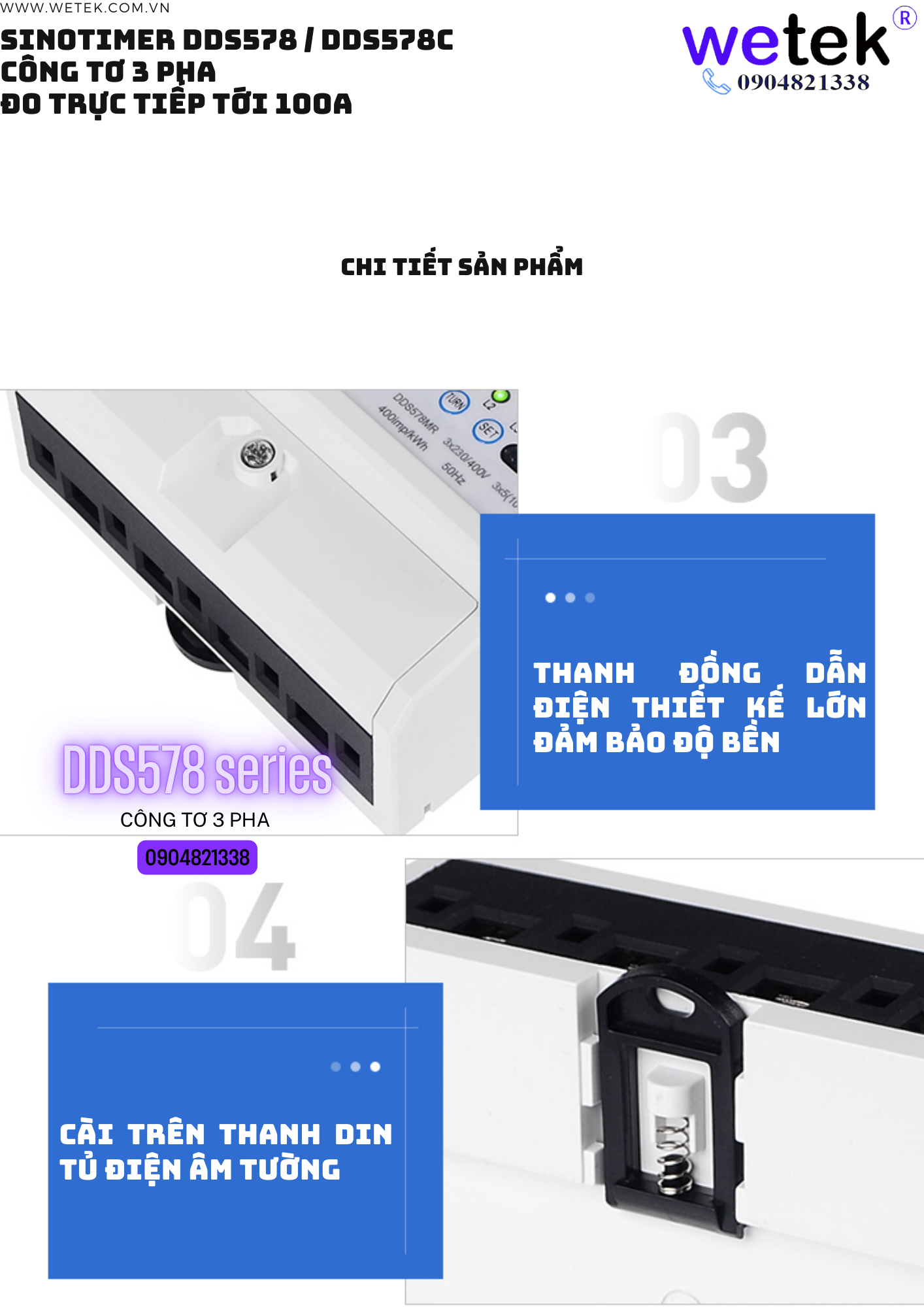

Công tơ điện tử cài thanh ray DIN ba pha bốn dây (7 module)

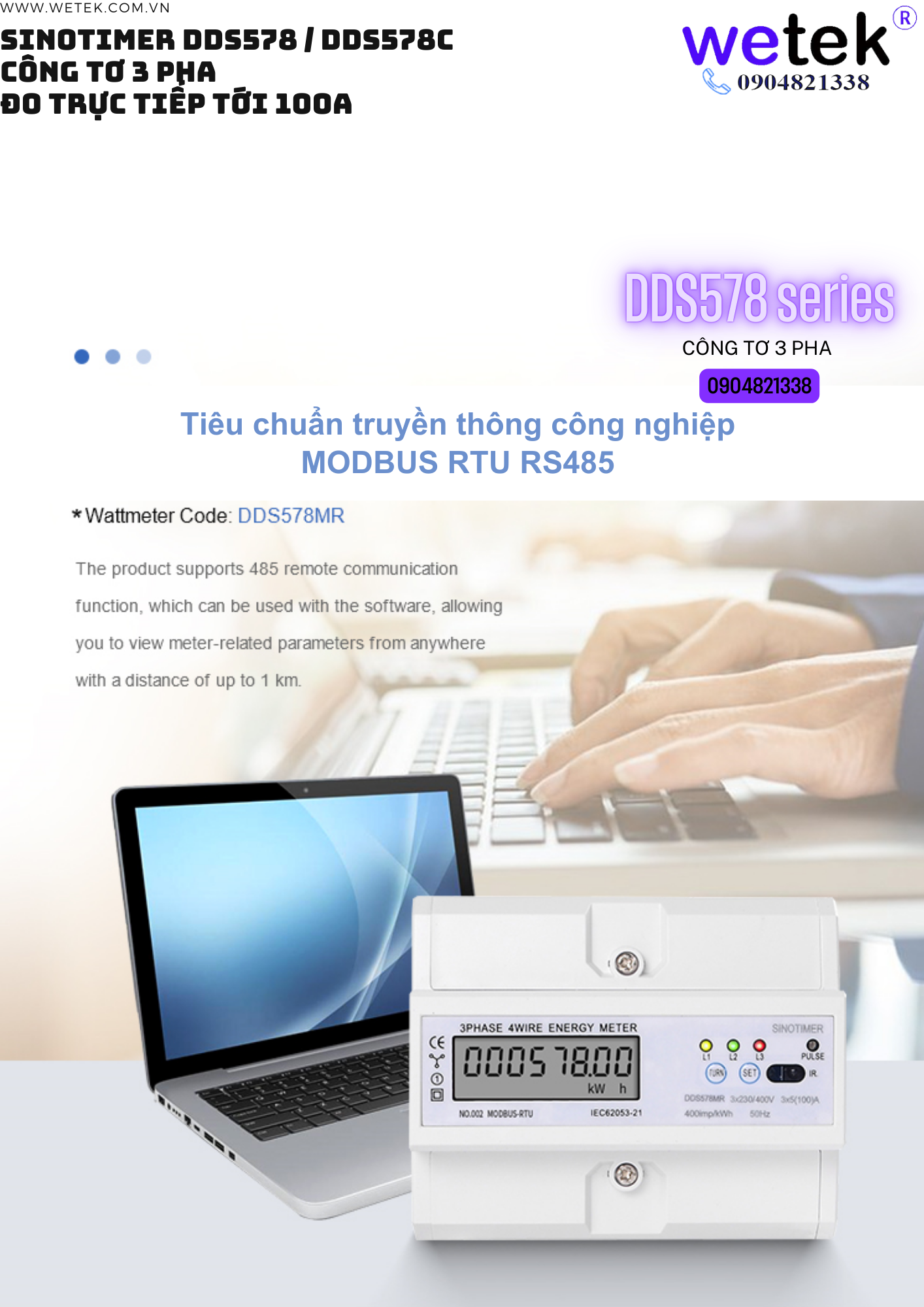

Tùy chọn có chức năng giao tiếp truyền thông Modbus

SINOTIMER DDS578 / DDS578C USER MANUAL HƯỚNG DẤN SỬ DỤNG





MỤC LỤC

1.1 Hướng dẫn an toàn

1.2 Lời nói đầu

1.3 Chỉ tiêu môi trường

1.4 Thông số kỹ thuật và kiểu hiển thị

1.5 Lỗi cơ bản

1.6 Cơ cấu sản phẩm

1.7 Kích thước

1.8 Hướng dẫn

1.9 Hướng dẫn sử dụng và giới thiệu chức năng

1.10 Giải quyết lỗi

1.11 Hướng dẫn thao tác chính

1.12 Hỗ trợ kỹ thuật

1.1 Hướng dẫn an toàn

Thông tin liên quan đến an toàn cá nhân của bạn

Do các điều kiện hoặc yêu cầu khác nhau, tại liệu này không thể bao gồm tất cả các vấn đề an toàn liên quan đến hoạt động của thiết bị đo này. Tuy nhiên, điều quan trọng là phải hiểu các mục sau đây để đảm bảo bạn an toàn cá nhân và để tránh làm hỏng thiết bị. Các mục này được đánh dấu bằng một hình tam giác biểu tượng an toàn, tùy thuộc vào mức độ nguy hiểm tiềm tàng mà chúng chỉ ra.

Nguy hiểm

Biểu tượng này chỉ ra rằng việc không tuân thủ các quy định có liên quan sẽ dẫn đến thiệt hại nghiêm trọng cho thiết bị đo, thương tích cá nhân nghiêm trọng hoặc tử vong.

Cảnh báo

Biểu tượng này cho biết nguy cơ bị điện giật. Việc không thực hiện các biện pháp phòng ngừa an toàn thích hợp có thể dẫn đến hư hỏng nghiêm trọng cho thiết bị, thương tích cá nhân nghiêm trọng hoặc tử vong.

Nhân viên có trình độ chuyên môn

Chỉ những người có trình độ chuyên môn mới được thực hiện các quy trình được mô tả trong tài liệu hướng dẫn này cho thiết bị này. Trong hướng dẫn này, nhân viên có trình độ sẽ tham khảo, đặc biệt, với chuyên gia được ủy quyền và được ủy quyền kỹ thuật viên có thể cài đặt và vận hành thiết bị một cách chính xác theo quy định về an toàn điện tiêu chuẩn quản lý.

Phạm vi sử dụng

Chỉ có thể sử dụng thiết bị Công tơ này trong các khu vực cụ thể được chỉ định trong sách hướng dẫn và danh mục này và chỉ có thể được kết nối với các thiết bị hoặc hành phần do Công ty khuyến nghị hoặc phê duyệt.

Sử dụng và bảo quản hợp lý

Vận chuyển, lưu trữ hợp lý, lắp đặt và bảo trì đúng cách sản phẩm này là cần thiết cho hoạt động bình thường của sản phẩm. Khi sản phẩm này hoạt động, một số thành phần sẽ có điện áp nguy hiểm, xử lý không đúng cách sẽ làm hỏng thiết bị và đe dọa đến sự an toàn của bạn.

+ Phải dùng dụng cụ cách điện

+ Không thể lắp đặt trong trường hợp đang có điện

+ Đặt máy đo ở nơi khô ráo

+ Không để đồng hồ tiếp xúc với bụi, nấm mốc hoặc côn trùng

+ Đảm bảo rằng dòng điện sử dụng không vượt quá dòng điện tối đa của đồng hồ

+ Hãy chắc chắn rằng hệ thống dây điện là chính xác trước khi sử dụng đồng hồ

+ Để tránh bị điện giật, không sử dụng tay, kim loại, v.v. để tiếp xúc trực tiếp với đầu cực công tơ.

+ Đừng quên lắp chặt nắp bảo vệ

+ Chỉ nhân viên có trình độ mới được cài đặt, bảo trì và bảo dưỡng sản phẩm này

+ Hãy giữ nguyên vẹn nắp trước và vỏ thiết bị để đảm bảo hoạt động bình thường của công tơ và tận hưởng dịch vụ hậu mãi có liên quan.

+ Làm va đập sản phẩm này sẽ làm hỏng các bộ phận chính xác bên trong.

Miễn trừ trách nhiệm

Mặc dù chúng tôi đã xem xét cẩn thận nội dung của sách hướng dẫn này và đã mô tả chính xác nhất có thể, chúng tôi không thể đảm bảo rằng mô tả của chúng tôi là hoàn toàn chính xác vì khác biệt trong cách thức hay tiêu chuẩn miêu tả ở các quốc gia và khu vực. Chúng tôi không chịu trách nhiệm cho bất kỳ lỗi tiềm ẩn nào mô tả dưới đây, tùy thuộc vào sản phẩm. Đồng thời chúng tôi sẽ tiếp tục kiểm tra lỗi và sẽ được khắc phục trong phiên bản tiếp theo của sản phẩm, nếu bạn có thể cung cấp cho chúng tôi mô tả chi tiết và các khuyến nghị, chúng tôi sẽ rất biết ơn!

Thông báo bản quyền

Không phần nào của tài liệu này có thể được sao chép, tái tạo hoặc phân phối mà không được phép.



1.2 Lời nói đầu

Cảm ơn bạn đã mua Công tơ điện tử 3 pha bốn dây của Sinotimer. Công tơ có các tính năng sau, màn hình LCD lớn, (tùy chọn) có RS485 (giao tiếp giao thức MODBUS-RTU) chức năng đọc số điện từ xa qua truyền thống, có thể đo chính xác năng lượng hoạt động.

Loại công tơ theo tiêu chuẩn quốc gia GB / T17215.321-2008 "1 and 2 static AC active watt-hour meter", thiết kế theo tiêu chuẩn quốc tế IEC62053-21, sử dụng công nghệ tiến tiến  LSI công suất tiêu thụ cực thấp và quy trình sản xuất mạch hàn dán SMT của các sản phẩm công nghệ cao, các thành phần chính sử dụng các thương hiệu nổi tiếng quốc tế về các thiết bị có tuổi thọ cao, nâng cao độ tin cậy và tuổi thọ của sản phẩm.

Phần đo lường mạch sản phẩm của chip đo lường chuyên dụng, độ tin cậy cao, độ chính xác cao và đo lường chính xác năng lượng hoạt động. Sản phẩm sử dụng nguồn điện tuyến tính, chip đo lường chuyển đổi năng lượng điện thành dạng xung tương ứng. Bộ vi xử lý hoàn thành các chức năng thu thập năng lượng, tính toán năng lượng, xuất đầu ra xung và xử lý màn hình LCD. Việc bảo mật dữ liệu áp dụng thiết kế có nhiều mạch dự phòng và dữ liệu được sao lưu thông qua nhiều bản backup để đảm bảo  dữ liệu đo lường đáng tin cậy.

Chúng tôi có thể cung cấp nhiều loại sản phẩm phù hợp với điện áp từ 100VAC đến 380VAC (50 hoặc 60Hz). Ngoài nhiều model công tơ đo điện thông thường, chúng tôi đã phát triển mẫu công tơ thông minh có thẻ chức năng trả tiền trước của riêng mình, thẻ theo dõi thông minh trả trước, thẻ thông minh có thể sạc lại. Cũng như một hệ thống hoàn chỉnh quản lý thông tin trả trước dựa trên hệ thống máy tính PC. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi. Thời gian bảo hành sản phẩm này là 18 tháng, những thiệt hại do lỗi người dùng sẽ không được bao gồm trong phạm vi bảo hành.



1.3 Thông số môi trường làm việc:

►Độ ẩm làm việc ≤ 75%

►Độ ẩm bảo quản ≤ 95%

►Nhiệt độ hoạt động -10°C đến +50°C

►Nhiệt độ bảo quản -30°C đến +70°C

►Tiêu chuẩn quốc tế IEC 62053-21

►Tiêu chuẩn nội địa TQ: GB / T17215.321-2008

►Độ chính xác loại 1

►Chống bụi và chống nước IP 51

►Tiêu chuẩn cách điện bảo vệ loại Ⅱ



1.4 Thông số kỹ thuật và kiểu hiển thị:

►Điện áp tham chiếu (Un) 3x220/380V

►Điện áp hoạt động 181/279 - 300/500V AC (3 ~)

►Dòng điện cơ bản/định mức (Ib) 1.5A 5A 10A 15A 20A 30A

►Dòng điện tối đa (Imax) 6A 20A 40A 60A 80A 100A

►Dòng khởi động ≤ 0,004 Ib

►Chịu dòng quá tải 30Imax 0.01s

►Tần số làm việc 50Hz ± 10%

►Công suất tiêu thụ  ≤2W/10VA

►Hằng số xung 400imp 1600imp

►Cổng RS485 (tùy chọn) 15 (A) và 16 (B) hoặc 2 (A) và 3 (B)

►Thời gian lưu trữ dữ liệu > 20 năm

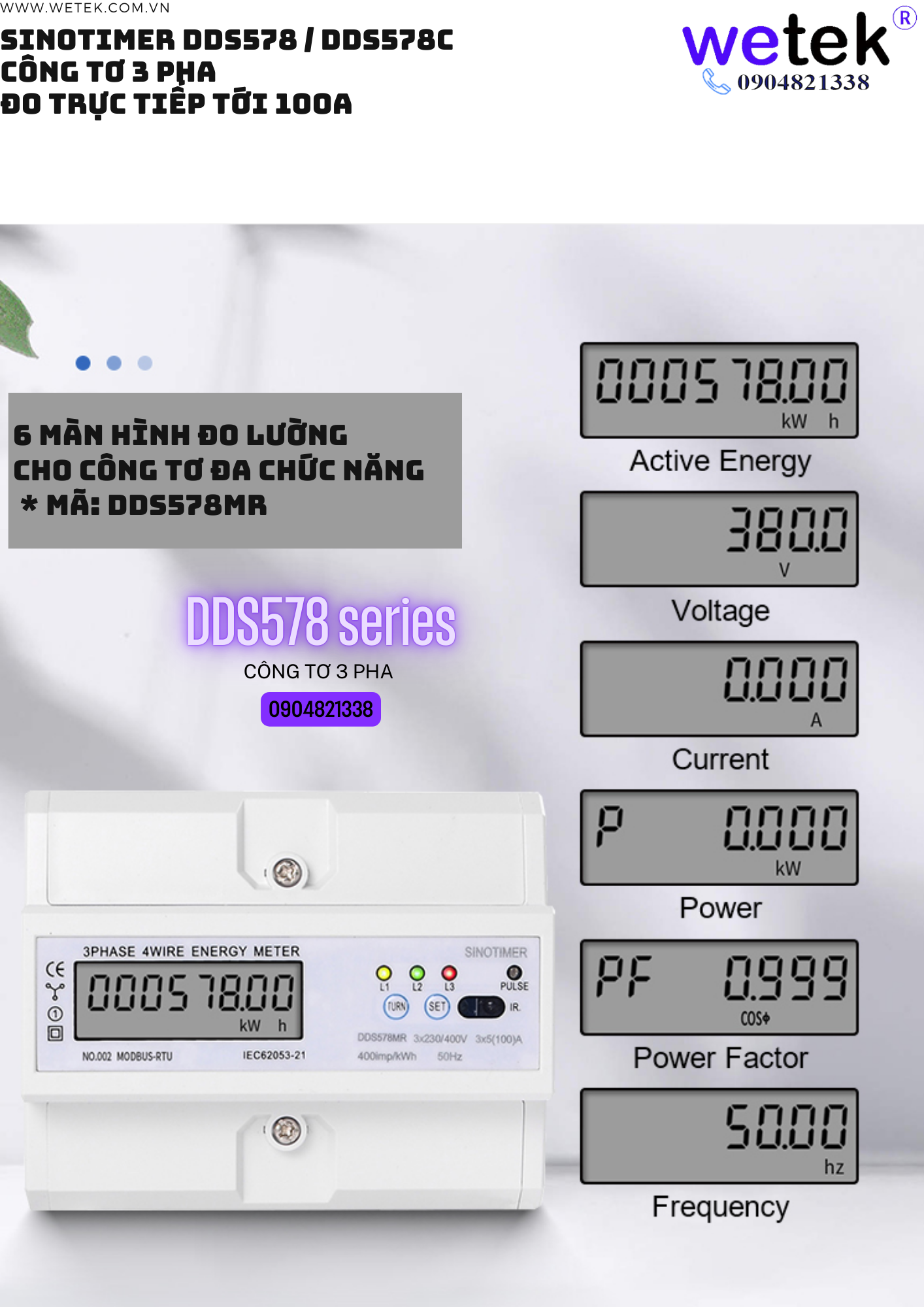

►Với công tơ loại có màn hình LCD, sau khi bật nguồn, màn hình hiển thị như sau:

Màn hình hiển thị địa chỉ ID Add 001

Tốc độ truyền được hiển thị bd 9600

Màn hình hiển thị hằng số xung công tơ CoSE 1600imp/400imp

Màn hình hiển thị tổng số điện 000000.00 kWh

Nếu cần thiết, một chức năng khác của màn hình Công tơ điện tử sẽ được hiển thị theo chu kỳ.



1.5 Sai số cơ bản:

►Trường hợp tải cân bằng ba pha

0,05Ib……….Cosφ = 1………. ±1,5%

0,1Ib………. Cosφ = 0,5L………. ±1,5%………. Cosφ = 0,8C………. ±1,5%

0,1Ib - Imax……….Cosφ = 1……….±1,0%

0,2Ib - Imax……….Cosφ = 0,5L……….±1,0%……….Cosφ = 0,8C……….±1,0%

►Trường hợp tải không cân bằng một pha

0,1Ib - Imax……….Cosφ = 1……….±2,0%

0,2Ib - Imax……….Cosφ = 0,5L……….±2,0%

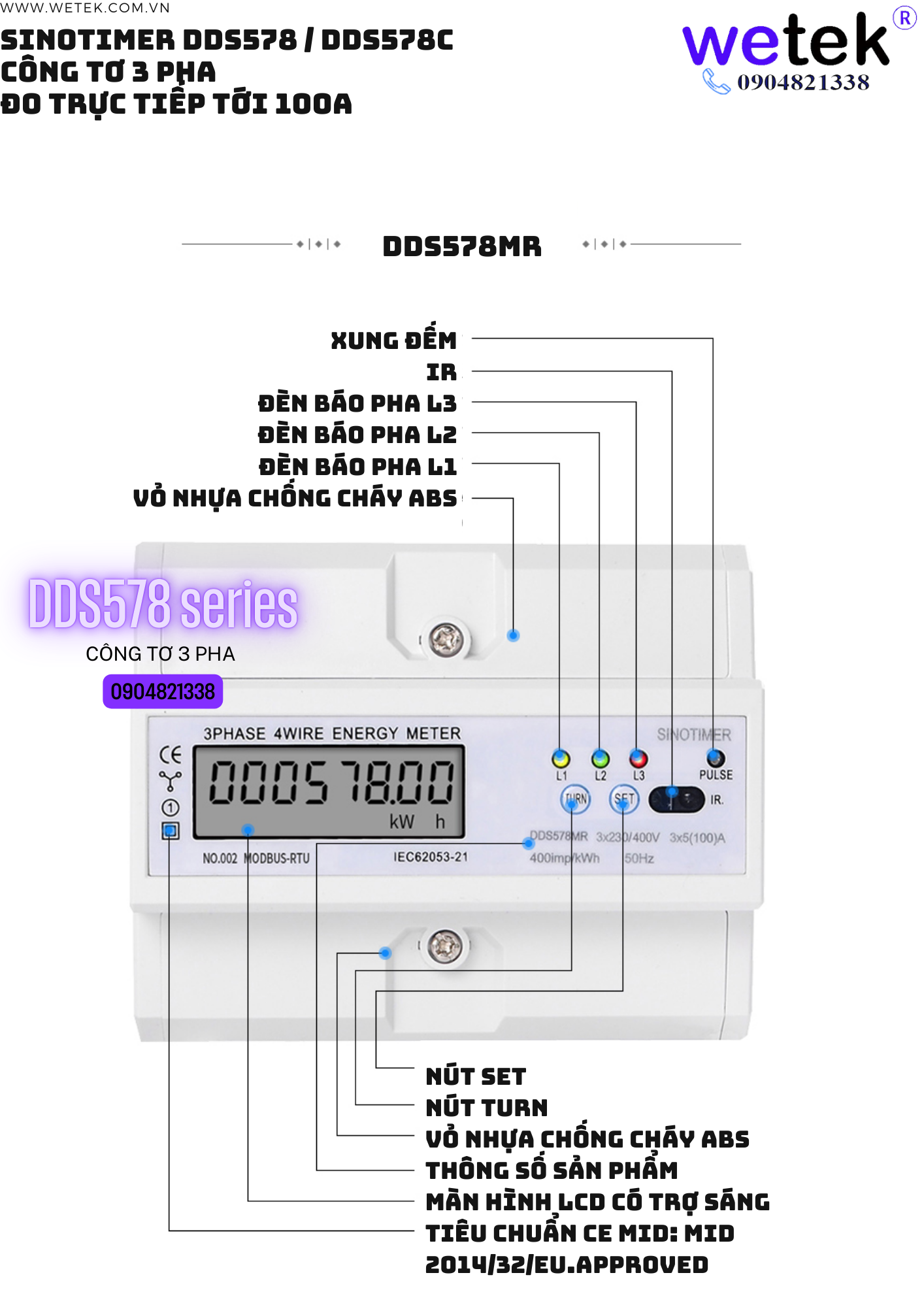

1.6 Bản vẽ phác thảo sản phẩm và kết cấu sản phẩm (Sản phẩm này có sẵn hai cấu hình)

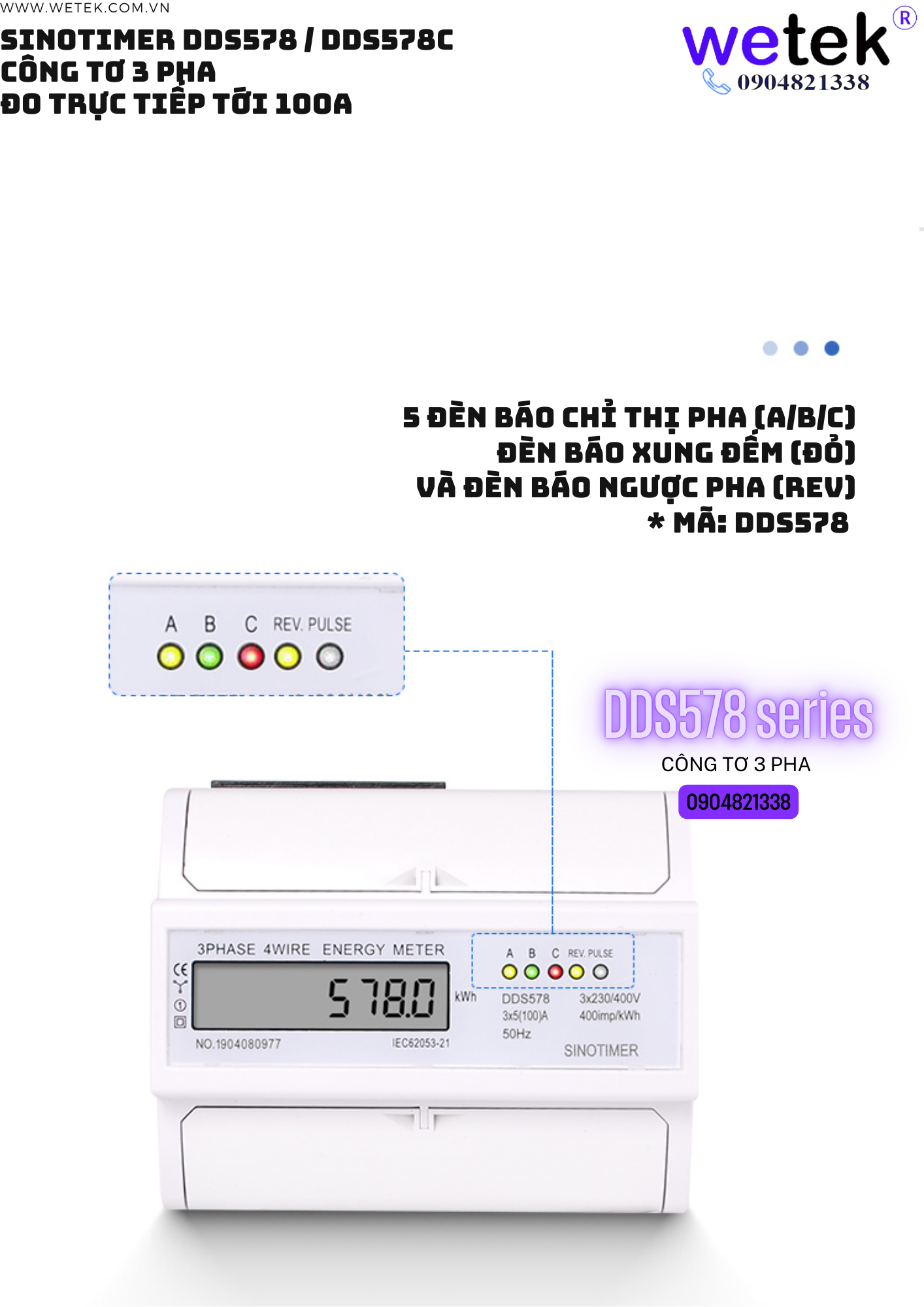

A Mặt hiển thị công tơ

B Vỏ che trước

C Vỏ che sau

D vị trí niêm chì



Vật liệu chế tạo

Mặt hiển thị công tơ: nhựa PC chống cháy

Vỏ che trước: nhựa ABS hoặc PC chống cháy

Vỏ che sau: nhựa ABS hoặc PC chống cháy

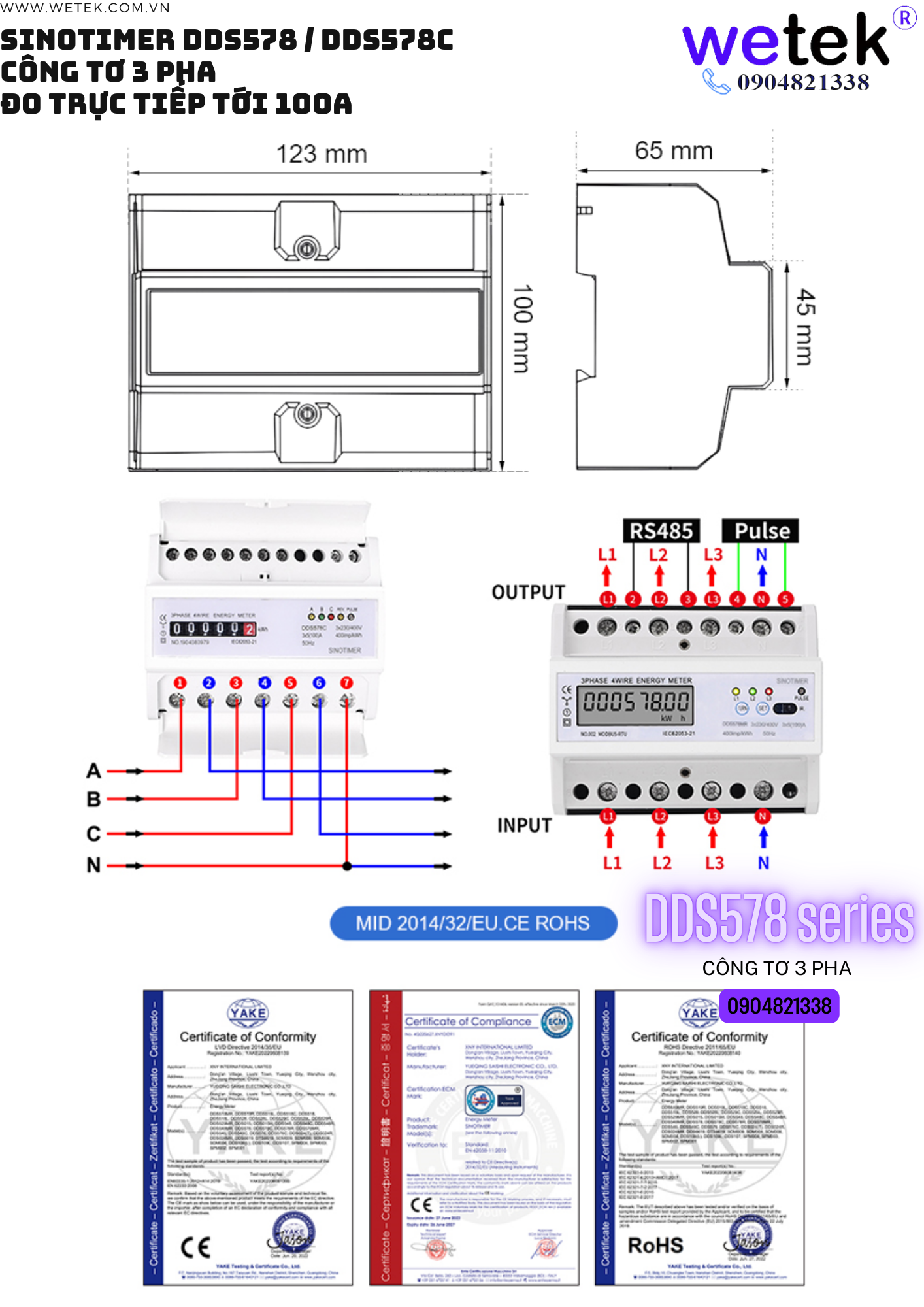

1.7 Kích thước

Chiều dài 100 mm

Chiều rộng 123 mm

Cao 65 mm
