Rơ le dòng rò đa kênh ASJ60-LD16A 16 kênh 1mA~30A AC/DC85V~265V Acrel

HƯỚNG DẪN SỬ DỤNG & THÔNG TIN THÔNG SỐ KỸ THUẬT
Mục lục
1. Khái quát chung
2 Tính năng
3 Tiêu chuẩn áp dụng
4 Các mã đặt hàng
5 Thông số kỹ thuật
6 Lắp đặt và đấu nối
6.1 Đường viền và kích thước lỗ lắp
6.2 Phương pháp cài đặt
6.3 Sơ đồ nối dây
6.4 Đấu dây điển hình
7 Vận hành và sử dụng
7.1 Mô tả bảng điều khiển
7.2 Hướng dẫn đèn LED
7.3 Mô tả chức năng phím
7.4 Hướng dẫn vận hành phím
8 Các ứng dụng
8.1 Ứng dụng trong tủ phân phối chiếu sáng đường phố
9 Giao thức truyền thông
9.1 Giới thiệu về các mã chức năng
9.2 Bảng địa chỉ
10 Hướng dẫn bật nguồn và chạy thử
10.1 Kiểm tra đấu dây
10.2 Các lỗi thường gặp và cách khắc phục
11 Phụ kiện: ZCT

1. Khái quát chung
Rơ le dòng rò đa kênh ASJ60-LD16A phù hợp để sử dụng trong các lộ tủ điện phân phối có điện áp định mức AC từ 400V trở xuống. Nó được sử dụng để theo dõi dòng điện rò trong đường dây và hoặc trong các thiết bị báo cháy. Rơ le cũng được dùng kết kết hợp với CB và Contactor hạ thế để tạo thành một hệ thống bảo vệ dòng rõ, chống giật đa kênh, được sử dụng để bảo vệ các mạch điện khỏi sự cố chạm đất, ngăn ngừa hư hỏng thiết bị và tai nạn chập cháy điện do dòng điện chạm đất gây ra, bảo vệ chống giật cho người sử dụng, bảo vệ chống tiếp xúc gián tiếp.
Rơ le này có thể được sử dụng trong các tủ điện phân phối của các nhà máy hóa dầu, nhà máy công nghiệp, các tòa nhà, trường mẫu giáo, viện dưỡng lão, v.v., và cũng có thể được sử dụng trong các hộp tủ điện phân phối đèn đường, đèn sân vườn và đèn cảnh quan để giám sát rò rỉ hoặc sự cố chạm đất.

2. Tính năng
(1) Nó có thể theo dõi và hiển thị dòng điện rò của các lộ phân phối điện trong hệ thống TN-S và TT theo thời gian thực;
(2) Mỗi bộ theo dõi dòng điện rò có thể theo dõi dòng điện rò của tối đa 16 lộ và phạm vi giám sát dòng rò là 1mA-30A;
(3) Giá trị cảnh báo có thể được đặt cho từng kênh giám sát dòng rò và phạm vi cài đặt của giá trị báo động là 1mA-30A. Mỗi kênh giám sát dòng rò có thể được đặt thành báo động quá giá trị, tác động hoặc đóng giám sát dòng rò;
(4) Có 1 kênh đầu ra là tiếp điểm cảnh báo chung (flooding), 16 kênh tiếp điểm cảnh báo dòng rò, mỗi kênh tiếp điểm cảnh báo dòng rò tương ứng với 1 kênh giám sát dòng rò, khi dòng rò vượt quá giá trị cài đặt, tiếp điểm tương ứng hoạt động và có chức năng tự động đóng lại (reclose). Có thể cài đặt số lần đóng lại và khoảng thời gian trễ, đồng thời có thể tắt chức năng đóng lại (chức năng đóng lại chỉ có hiệu lực khi giám sát dòng rò được đặt ở cả báo động (alarm) và mở (open));
(5) Đầu vào số DI 2 chiều, có thể được sử dụng ở trạng thái ngâm nước hoặc giám sát trạng thái công tắc khác;
(6) Có giao tiếp RS485, giao tiếp không dây 4G và các chức năng giao tiếp khác;
(7) Chức năng ghi lại 30 sự kiện, có thể ghi lại thời gian xảy ra cảnh báo và loại lỗi;
(8) Chức năng tự kiểm tra, nhấn nút tự kiểm tra để bắt đầu kiểm tra xem thiết bị cũng như toàn bộ phần cứng của chính nó đang hoạt động bình thường hay không;
(9) Chức năng đặt lại (Reset), Khi Rơ le phát hiện sự cố và sau khi loại bỏ sự cố , nút đặt lại có thể được nhấn để đặt lại Rơ le.
(10) Chức năng tắt chuôn cảnh báo, nhấn nút Mute tắt tiếng để tắt chuông báo động.

3. Tiêu chuẩn áp dụng
+ GB19214-2008/IEC62020: 2003 "Bộ theo dõi dòng điện dư cho các phụ kiện điện dùng trong gia đình và các mục đích tương tự"
+ GB/T 13955-2017 "Lắp đặt và vận hành thiết bị bảo vệ vận hành dòng dư"

4. Các mã đặt hàng
ASJ 60 – LD 16 A/C

5. Thông số kỹ thuật
- Nguồn cấp
+ Dải điện áp AC/DC85V~265V
+ Công suất tiêu thụ tối đa ≤10VA
- Đầu vào
+Số nhánh đo tối đa 16
+Dải đo dòng rò 1mA~30A
+ Dòng rò định mức I△n 1 mA ~30A
+ Tiếp điểm tác động Loại A
+ Tần số 50Hz ± 5Hz
+ Độ trễ tác động 0 ~ 10 giây
+ Đầu vào số DI: 2 kênh đầu vào kiểu tiếp điểm khô
- Đầu ra
+ 1 tiếp điểm cảnh báo chung, 16 kênh tiếp điểm cảnh báo dòng rò AC 250V/3A DC 30V/3A
- Chức ăn tự đóng lại (Reclose)
+ Số lần 0~99
+ Khoảng thời gian trễ 0~999S
- Phương thức truyền thông RS485 với Modbus-RTU
- Thông số môi trường
+ Nhiệt độ làm việc: -10℃~55℃
+ Nhiệt độ bảo quản: -30℃~70℃
+ Độ ẩm ≤95%, không ngưng tụ
+ Độ cao ≤2500m
- MTBF ≥50000 giờ

6. Lắp đặt và đấu nối
6.1 Hình vẽ và kích thước lỗ lắp
Hình dáng bên ngoài và kích thước lắp đặt của rơ le dòng rò đa kênh được thể hiện trong hình bên dưới. (đơn vị: mm)

6.2 Phương pháp cài đặt
Bộ giám sát dòng dư ASJ60-LD16A sử dụng kiểu lắp đặt đường ray và được cố định bằng các kẹp, như thể hiện trong hình bên dưới:

6.3 Sơ đồ đi dây

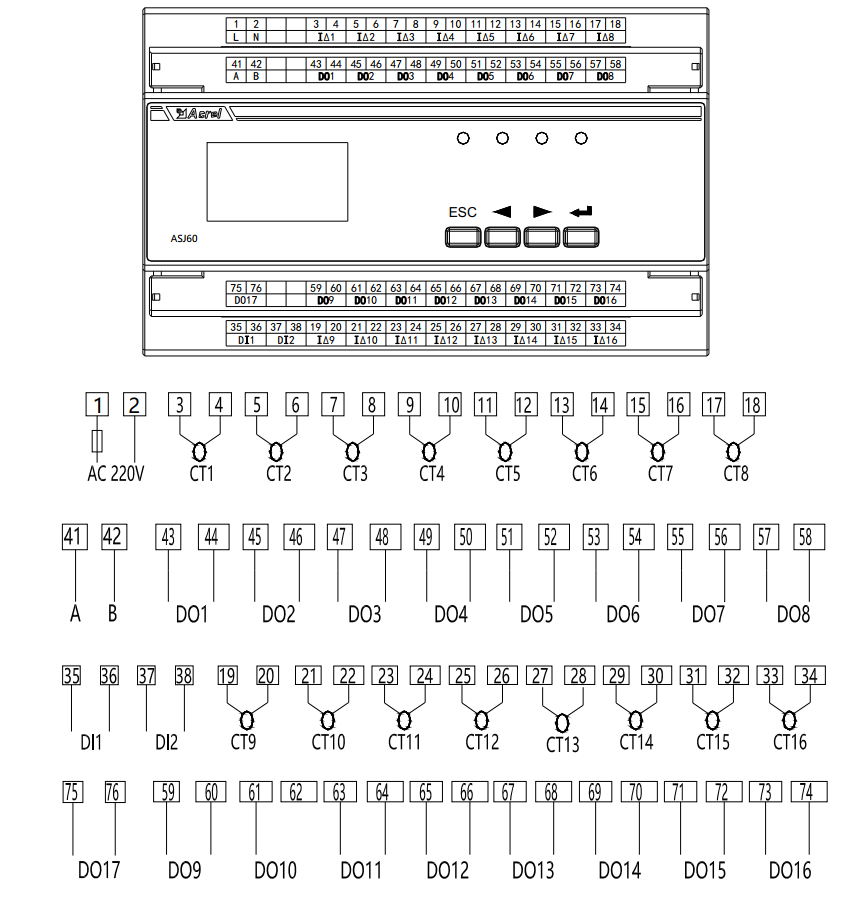

Các ký hiệu đầu cuối của màn hình dòng dư ASJ60-LD16A được hiển thị trong hình bên dưới.

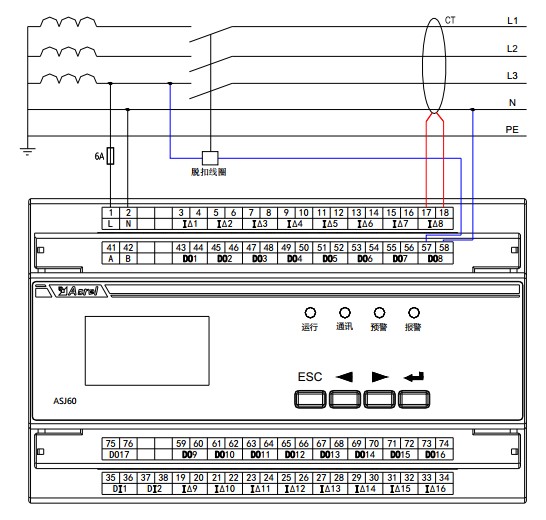

6.4 Đấu dây điển hình

Lưu ý:
1) Mỗi bộ Rơ le dòng rò đa kênh có thể được lắp kèm tối đa 16 ZCT sê-ri AKH-0,66/L để theo dõi dòng rò của 16 mạch.
2) Các chân đấu L và N của rơ le là nguồn điện thiết bị, cần được kết nối với nguồn điện xoay chiều 220V và đầu cuối L có thể được kết nối nối tiếp với cầu chì 6A để bảo vệ.
3) Khi giám sát mạch một pha, máy biến dòng AKH-0.66/L phải đi qua dây L và N của mạch, dây PE không cần xuyên qua; khi giám sát mạch ba pha, ZCT phải đi qua cả 4 dây A, B, C , N. Dây đầu ra của ZCT được kết nối với đầu nối mạch tương ứng của rơ le dòng rò đa kênh. Các mạch không sử dụng phải được tắt đi trong menu để tránh báo động giả.
4) Các cực A và B của rơ le dòng rò đa kênh là các cực giao tiếp. Khi nhiều rơ le cần được kết nối thành một hệ thống thông qua bus RS485 và gửi dữ liệu giám sát vào máy chủ giám sát, các chân giao tiếp của từng rơ le đa kênh được sử dụng, dây kết nối các chân truyền thông là dây đôi xoắn và có bọc chống nhiễu 2 × 1,5 mm2. Để đảm bảo giao tiếp bình thường, nên kết nối song song một điện trở phù hợp giữa hai ngõ giao tiếp của hai rơ le ở đầu và cuối đường liên kết. Khuyến nghị sử dụng điện trở có giá trị điện trở 120Ω đi kèm với sản phẩm.

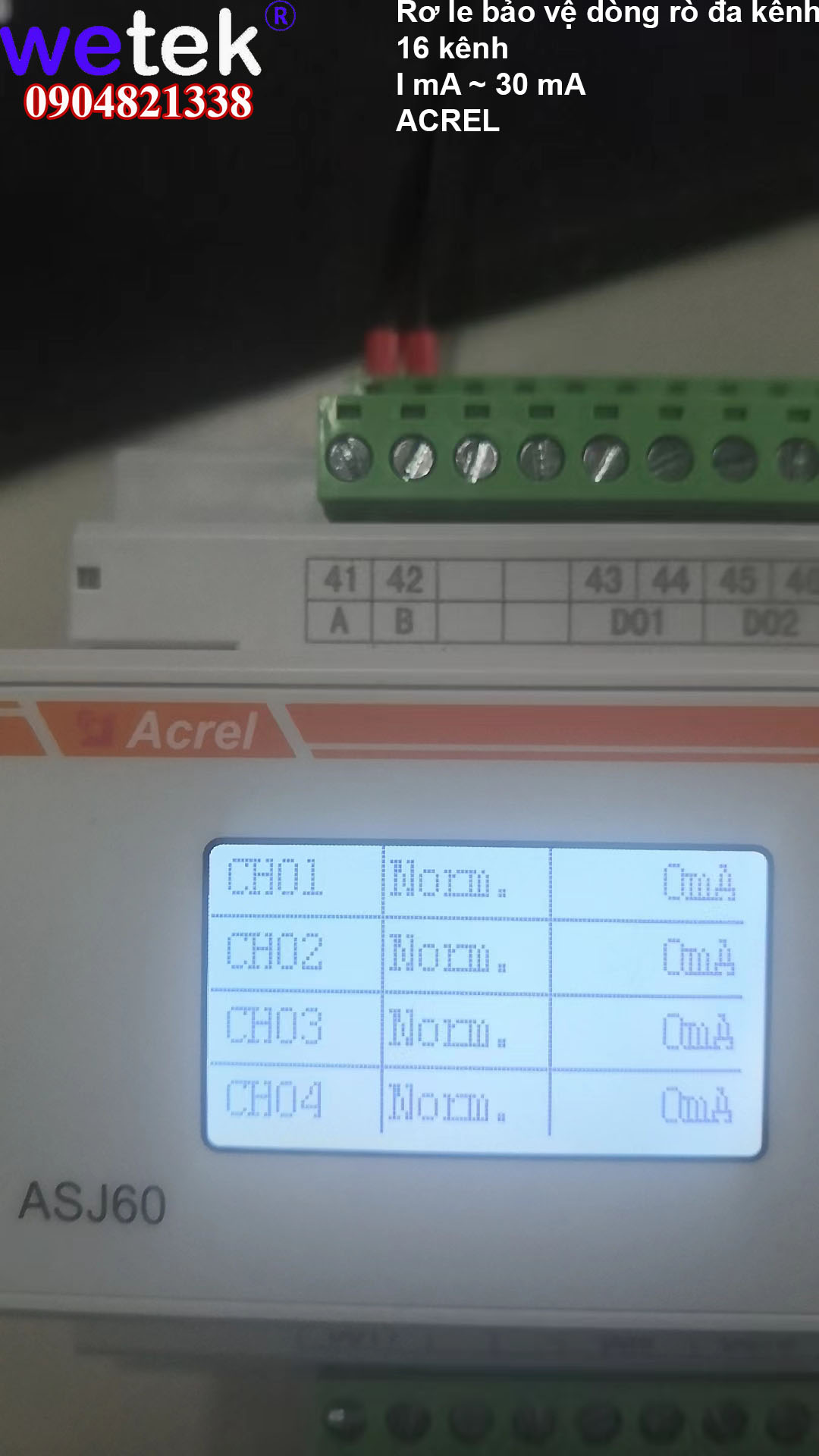

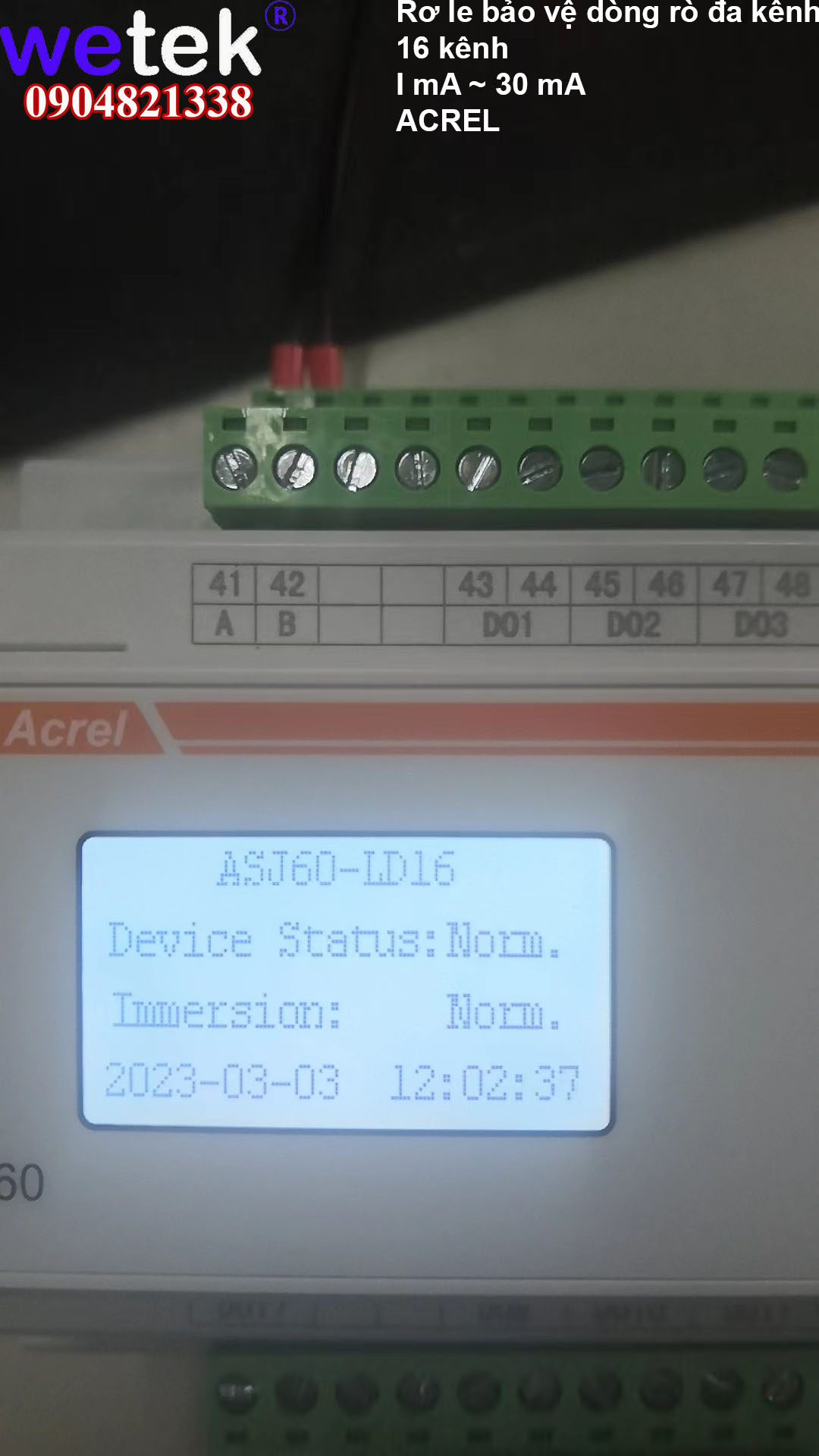

7. Vận hành và sử dụng

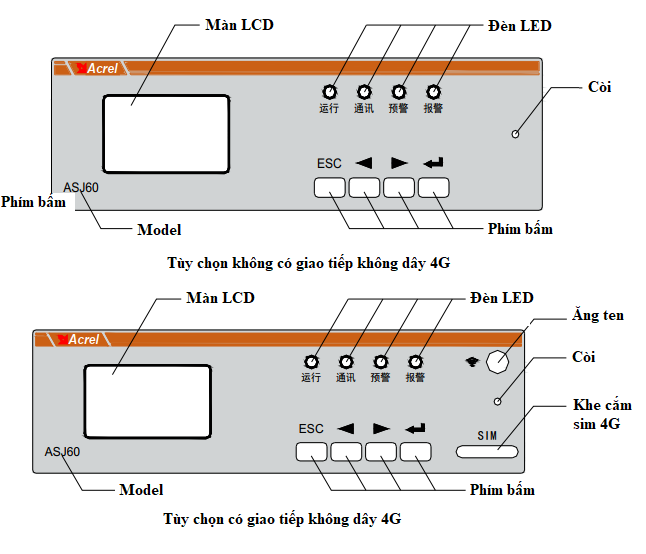

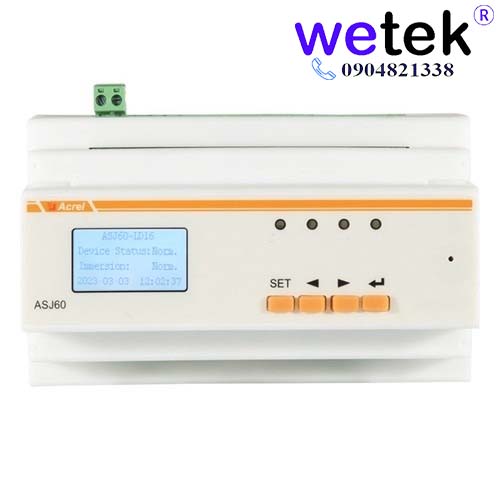

7.1 Mô tả mặt trước thiết bị

7.2 Đèn LED
Đèn "Run" Khi màn hình hoạt động bình thường, đèn sẽ nhấp nháy và tần suất nhấp nháy khoảng một giây một lần
Đèn báo "Com" Cho biết trạng thái giao tiếp của màn hình, khi có giao tiếp dữ liệu, đèn báo sẽ nhấp nháy
Đèn báo "Pre Alarm" Khi phát hiện thấy dòng điện dư của bất kỳ mạch nào vượt quá giá trị cảnh báo trước đã đặt, đèn báo sẽ nhấp nháy
Đèn báo "Alarm" Khi phát hiện thấy dòng điện dư của bất kỳ mạch nào vượt quá giá trị cảnh báo đã đặt, đèn báo sẽ nhấp nháy

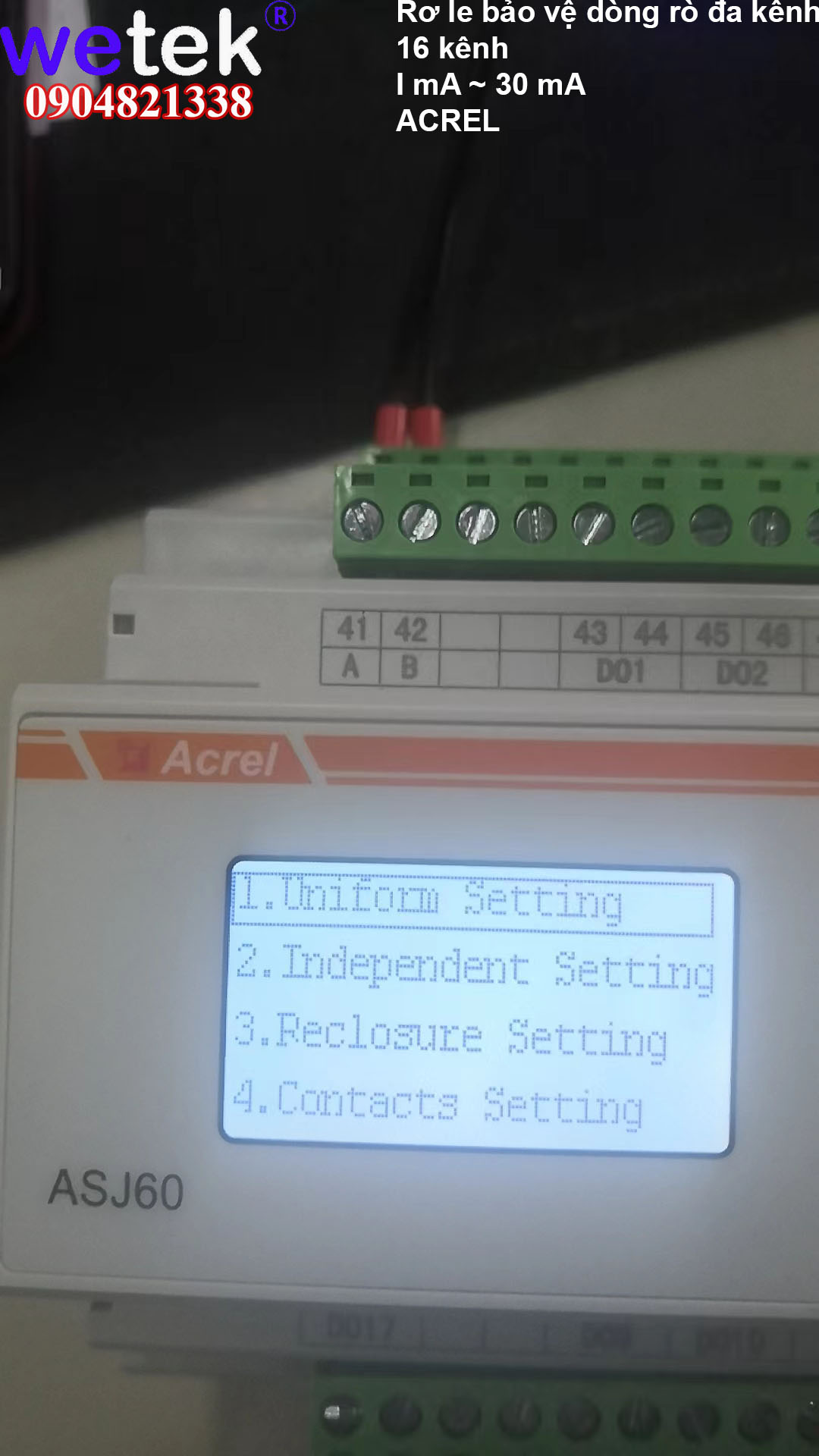

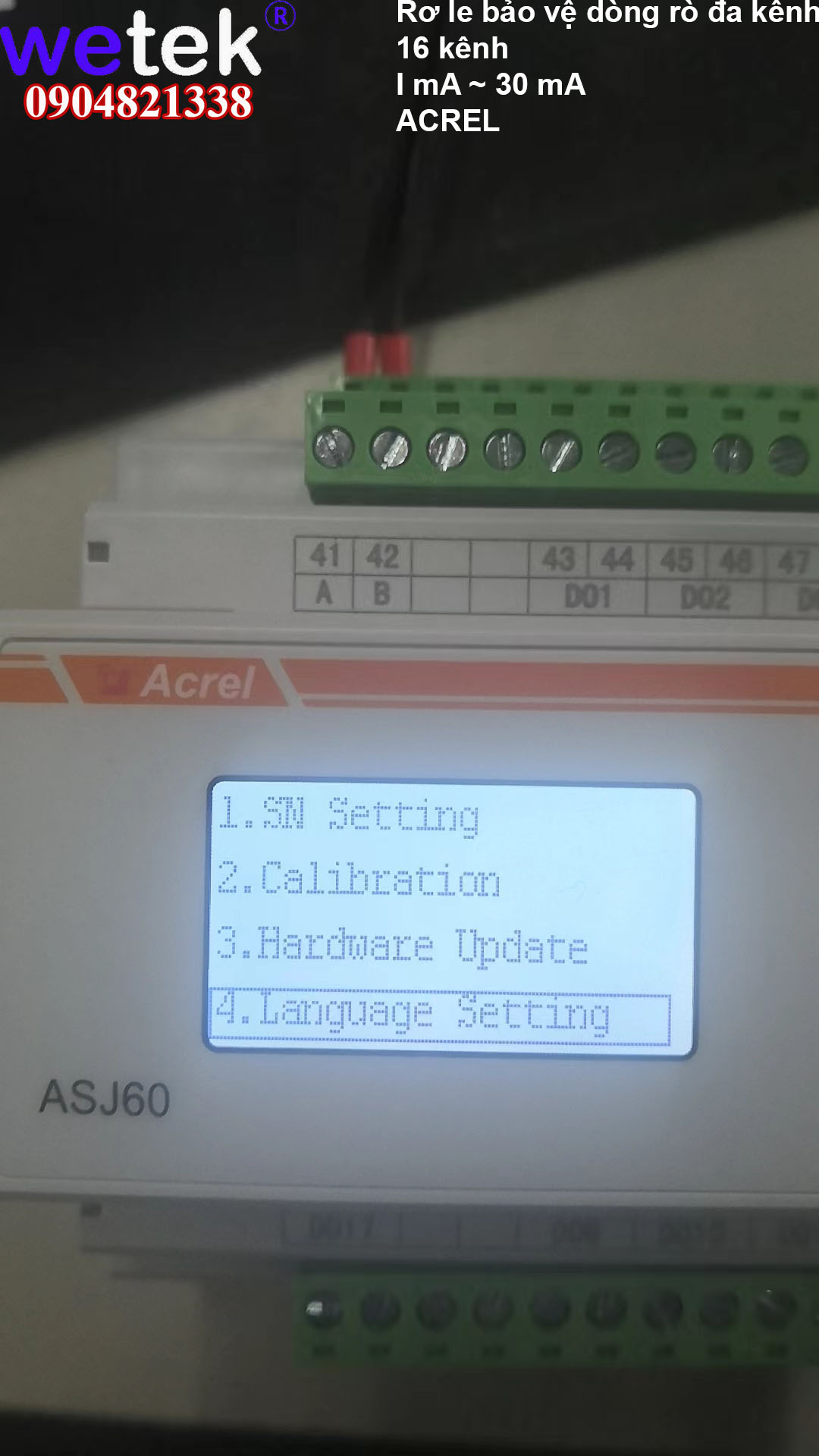

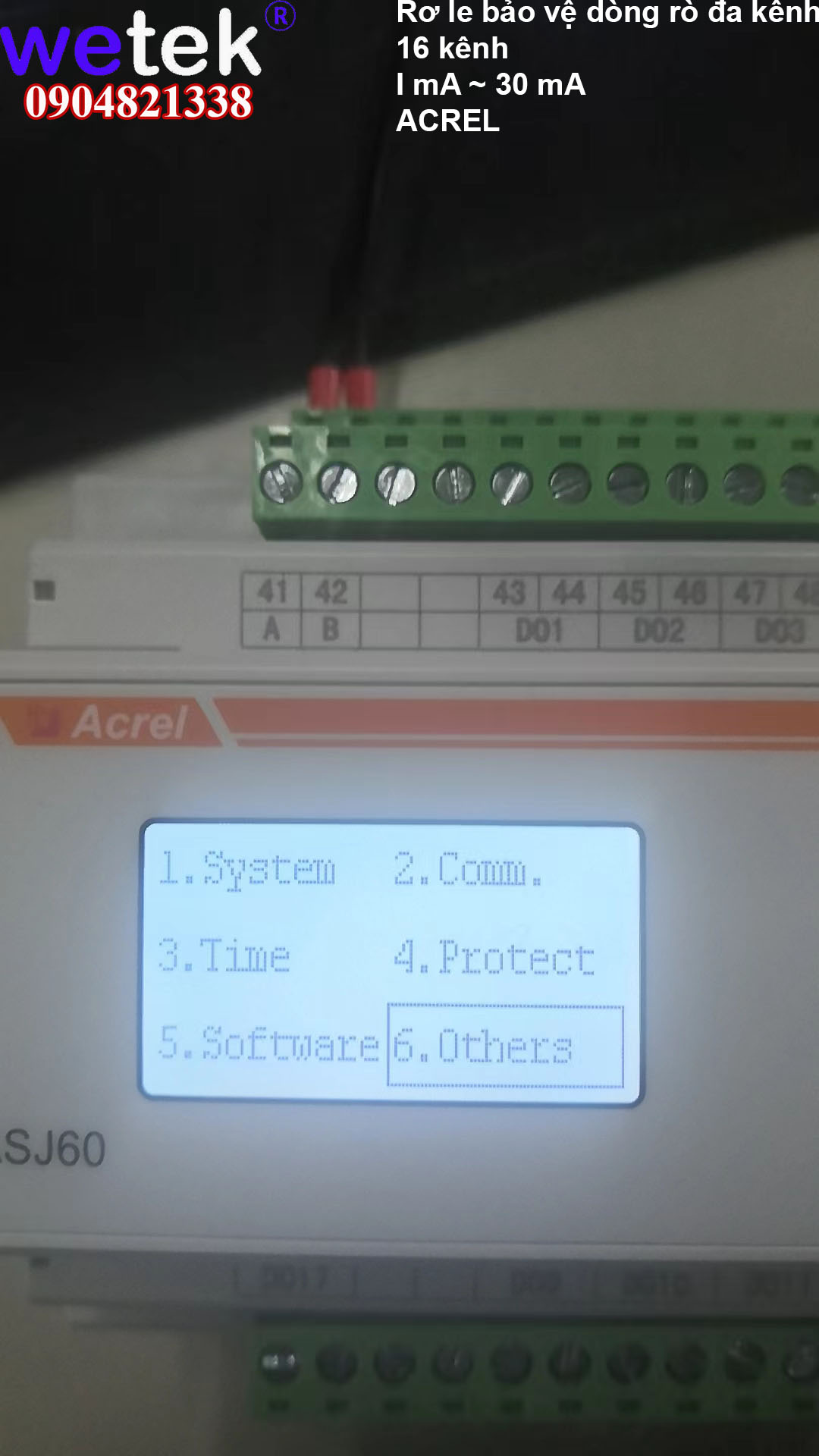

7.3 Các phím cài đặt
Nút ESC
Ở chế độ không lập trình, nhấn phím này để vào chế độ lập trình;
Trong chế độ lập trình, nó được sử dụng làm phím xác nhận Enter.

Nút sang trái
Ở chế độ không lập trình, nó được sử dụng để duyệt nhật ký trong giao diện ghi cảnh báo;
Trong chế độ lập trình, nó được sử dụng để tăng hoặc giảm giá trị hoặc thay đổi trạng thái hành động bảo vệ.
Ở trạng thái báo động, nhấn và giữ trong khoảng 3 giây để bắt đầu và đặt lại đồng hồ và loại bỏ báo động lỗi

Nút sang phải
Trong chế độ lập trình, nó được sử dụng để duyệt nhật ký trong giao diện ghi cảnh báo;
Trong chế độ lập trình, nó được sử dụng để tăng hoặc giảm giá trị hoặc thay đổi trạng thái hành động bảo vệ.
Trong điều kiện hoạt động bình thường, nhấn và giữ trong khoảng 3 giây để bắt đầu chức năng tự kiểm tra.

Nút Quay lại/Thoát
Ở chế độ không lập trình, nó được sử dụng để loại bỏ chức năng âm thanh báo động.
Trong chế độ lập trình, nó được sử dụng làm phím quay lại.

8. Ví dụ ứng dụng

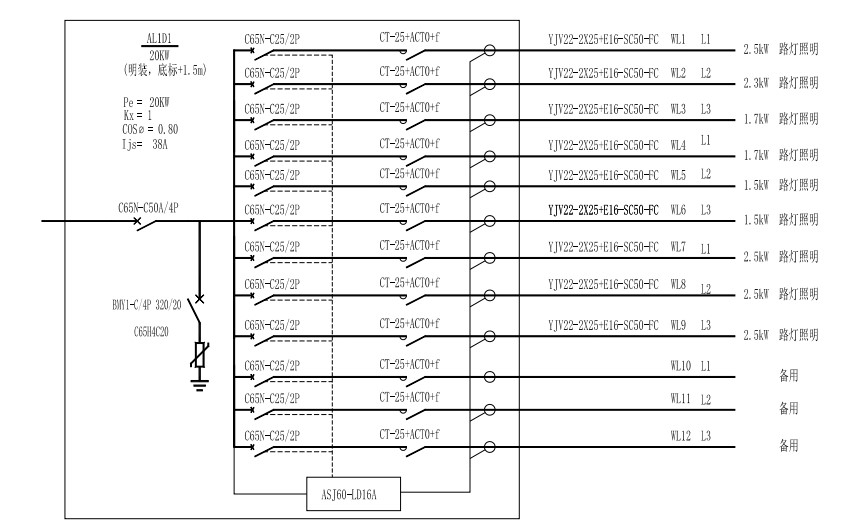

Ví dụ về sử dụng relay dòng rò đa kênh Acrel để bảo vệ cho hệ thống lộ đèn chiếu sang công cộng.
