GIỚI THIỆU TÍNH NĂNG

MINILEC cung cấp Bộ cảnh báo Annuciator dựa trên công nghệ vi điều khiển chip đơn mới nhất với cơ sở giao tiếp nối tiếp.

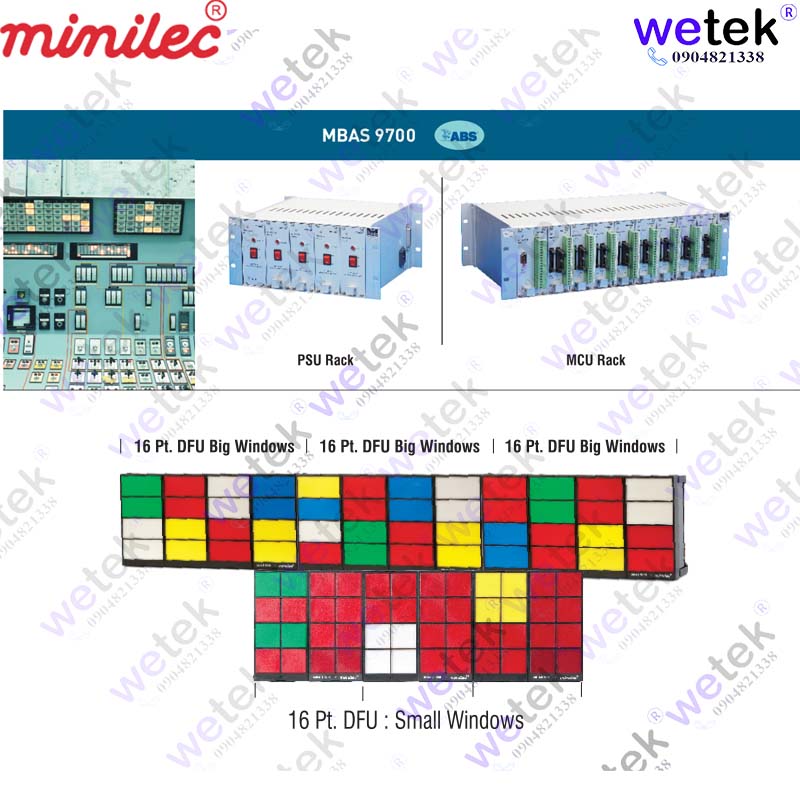

Bộ cảnh báo có dạng rack 19”. Bộ cảnh báo MBAS 9700 có kiểu kết cấu tách rời 24, 32, 48, 64, 80, 96,112 & 128 cửa sổ.
Các kiểu cửa sổ 24, 32, 48, 64, 80, 96,112 và 128 được chế tạo thành các rack 19” riêng biệt cho khối điều khiển chính MCU và khối nguồn cấp PSU.
Mặt hiển thị các mắt cảnh báo (DFU) có 3 loại (a) Kích thước nhỏ tức là 30 x 30 mm và (b) Kích thước lớn là 30 x 65 mm và (c) 50 x 70 mm.
Mặt hiển thị có sẵn các loại với số mắt là bội số của 16.
Ngoài tất cả các tính năng tiêu chuẩn khác, MBAS 9700 còn có thêm khả năng liên kết máy tính.
Có sẵn đầu ra cổng nối tiếp (RS232/RS485) có thể được hỗ trợ bởi PC tương thích với IBM có cấu hình tối thiểu 386.
Minilec có thể cung cấp phần mềm tiêu chuẩn cho mọi kiểu máy hoặc có thể phát triển phần mềm phù hợp theo yêu cầu của khách hàng hoặc có thể cung cấp mã nguồn/chi tiết giao thức để cho phép khách hàng phát triển phần mềm phù hợp của riêng họ.

Tính năng tiêu chuẩn

• Logic vi điều khiển chip đơn
• Đèn LED siêu sáng cho các mắt đèn
• Tiếp điểm lỗi loại NO/NC (có thể chọn tại hiện trường)
• Chọn chế độ trip / non-trip (có thể chọn tại hiện trường)
• Thay thế các card dễ dàng và nhờ vậy dễ dàng chẩn đoán lỗi
• Nguồn xung dải rộng (do vậy thích hợp cho cả nguồn AC/DC)
• Nguồn chống nhiễu và có dải rộng
• Đầu vào và đầu ra được cách ly quang
• Trình tự hoạt động có thể chọn tại hiện trường
• Đầu vào dạng tiếp điểm khô
• Hai kích thước cửa sổ khác nhau
• Có thể tháo và thay thế các mắt cửa sổ và tấm in ký hiệu từng cửa sổ dễ dàng
• Liên kết máy tính để lưu báo cáo lỗi, kết nối máy in để in báo cáo.
• Có đèn LED tự theo dõi liên tục chế độ làm việc
• Đầu ra rơle cho còi âm thanh (lăp ngoài)
• Menu chẩn đoán
• Bộ nguồn dự phòng (Chỉ có ở kiểu tủ rack 19”)
• Chỉ báo lỗi CPU & PSU không hoạt động với tiếp điểm đầu ra rơle (Chỉ có trong Tủ rack 19”)
• Thiết bị đầu cuối thân thiện với người dùng

Tính năng tùy chọn
Đèn LED có màu khác nhau cho cửa sổ cảnh báo để dễ dàng phân biệt các lỗi nghiêm trọng
Trình tự vận hành tùy chỉnh theo yêu cầu của từng dự án
Giao tiếp nối tiếp đa kênh (8 Bộ cảnh báo & 1 máy tính)

Cấu tạo khối cơ bản

• MBAS 9700 bao gồm bốn phần cơ bản
• Bộ cấp nguồn (Mô-đun PSU)
• Thiết bị Điều khiển Chính (CPU + Mô-đun IOU)
• Màn hình cảnh báo(Mô-đun DFU)
• Giao diện máy tính

Bộ điều khiển chính (MCU)
Mô-đun CPU là Đơn vị xử lý chính của MBAS 9700 sẽ quét và xử lý các tín hiệu lỗi đến từ các tiếp điểm khô thông qua mô-đun IOU, đồng thời điều khiển các cửa sổ LED tương ứng và thiết bị âm thanh để thông báo lỗi thông qua mô-đun IOU. Mô-đun IOU là đơn vị giao tiếp đầu vào và đầu ra. Với mỗi mô-đun IOU, có thể kết nối 16 tiếp điểm đầu vào (tiếp điểm khô) & 16 đèn LED cửa sổ.

Bộ cấp nguồn (PSU)
PSU chuyển đổi nguồn điện đầu vào (AC, DC) thành đầu ra DC phù hợp, có lọc nhiễu. Nguồn DC này được cung cấp cho Mô-đun MCU & DFU. Có nguồn điện dự phòng.

Khối màn hinh hiển thị (DFU)
Khối màn hình hiển thị được chế tạo trong vỏ đúc, có thể tháo lắp từ phía trước. Mặt màn hình gồm các khối cửa sổ đèn cảnh báo. Chữ ký hiệu các lỗi trên cửa sổ được in vào tấm phim và kẹp vào các tấm cài tại từng cửa sổ. Đối với hệ thống 24 đến 128 điểm, các DFU là các khối riêng rẽ.
