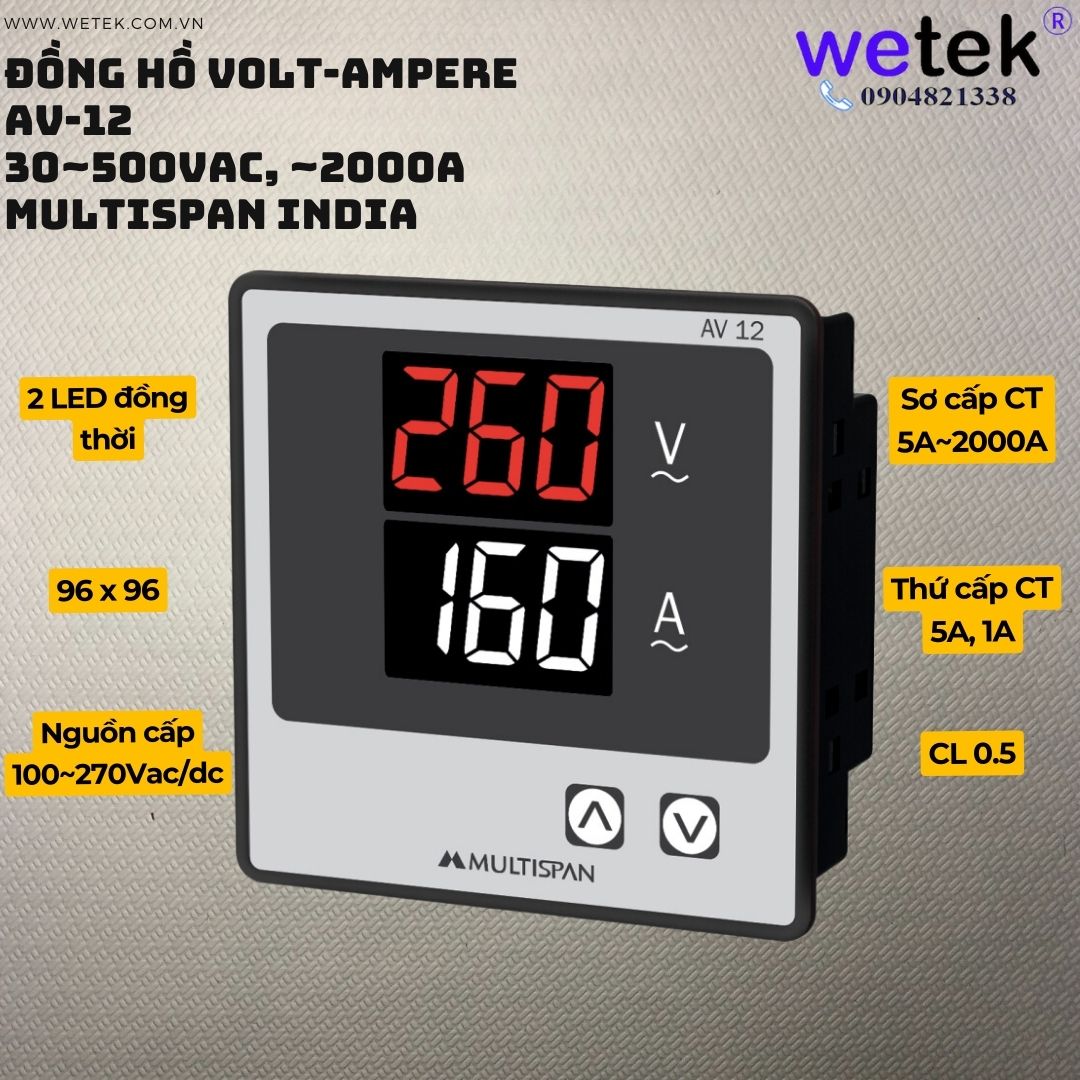

Đồng hồ AV-12 (AV-12-E3-00) đo Dòng Áp đồng thời màn LED CT5A~2000A 30~500Vac CCX 0.5
Model: AV-12 (AV-12-E3-00)
Hãng: Multispan
Xuất xứ: India

ĐẶC ĐIỂM

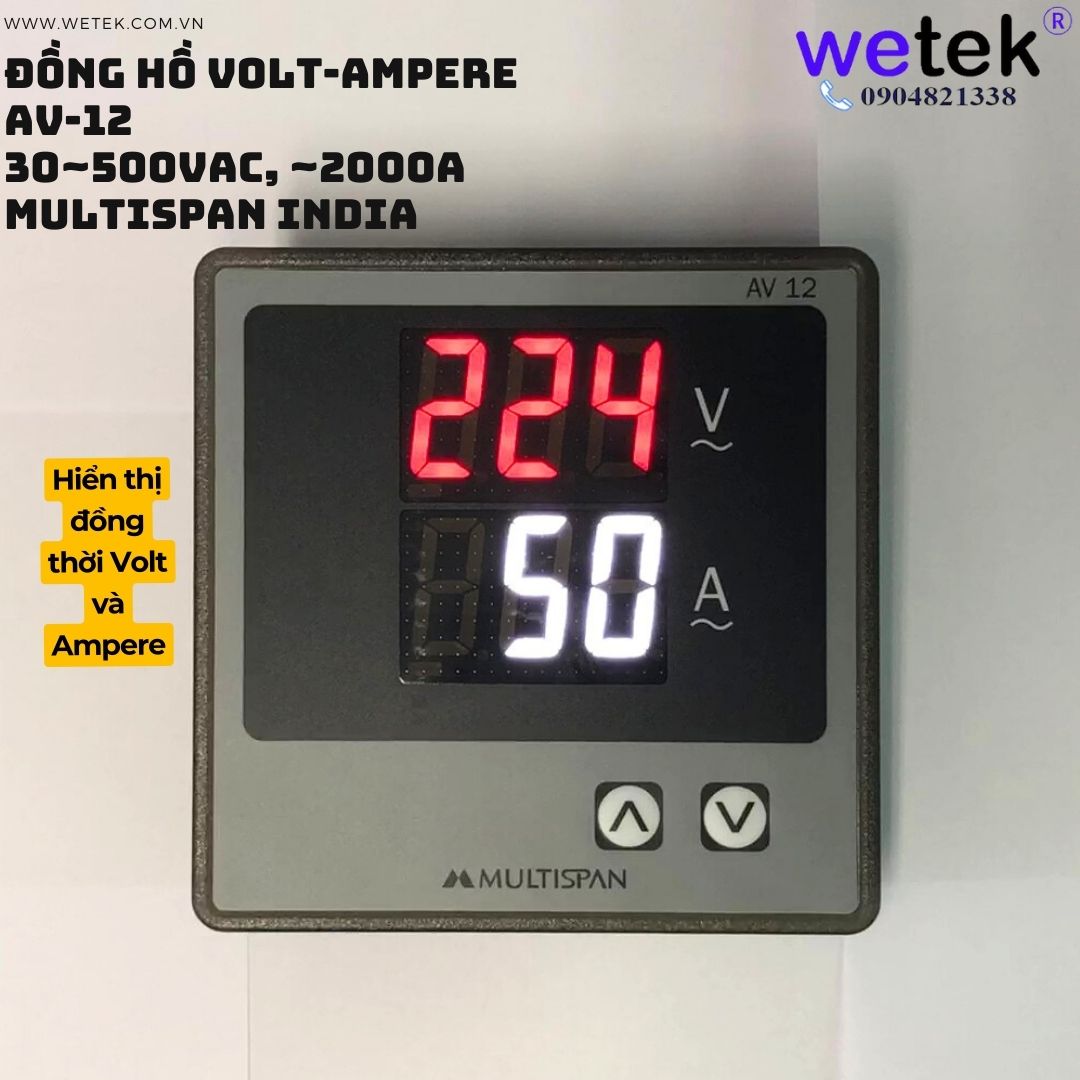

► Hiển thị độc lập và đồng thời A, V
► Chọn tỷ số CT: Sơ cấp 5A~2000A, thứ cấp 5A hoặc 1A (cài với phím bấm)

ĐIỆN ÁP ĐẦU VÀO
► Dải điện áp đầu vào: 30-500V AC (L-N)

DÒNG ĐIỆN ĐẦU VÀO
► Chọn tỷ số CT: Sơ cấp 5A~2000A, thứ cấp 5A hoặc 1A (cài với phím bấm)

► CẤP CHÍNH XÁC
► Class 0.5 (Tiêu chuẩn)

NGUỒN CẤP
► Nguồn cấp: 100 đến 270V AC/DC, 50/60Hz
► Công suất tiêu thụ: 3VA

MÀN HÌNH, ĐÈN BÁO, NÚT ẤN:

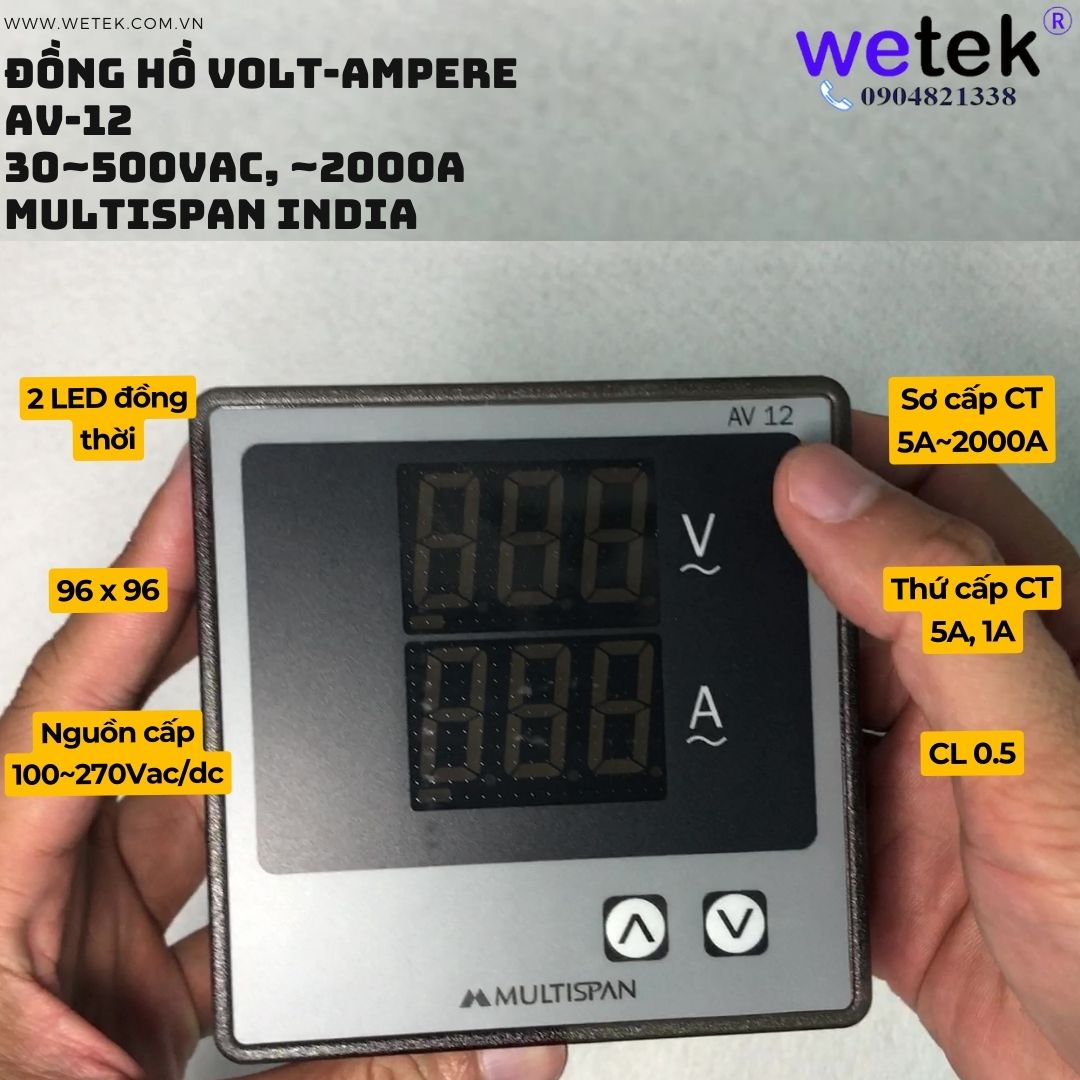

► Màn hình LED 2 dòng 3 số LED 7 đoạn 0.56”, màn trên (V) màu đỏ, màn dưới (A) màu trắng
► Phím bấm: Lên, Xuống
► Đèn LED chỉ thị: kA (khi đèn sáng đơn vị đo dòng điện là kA)

ĐIỀU KIỆN MÔI TRƯỜNG
► Nhiệt độ làm việc 0 đến 55°C
► Nhiệt độ bảo quản 0 đến 55°C
► Độ ẩm tương đối 95% RH Không ngưng tụ
► Cấp độ bảo vệ IP-65 (Mặt trước Theo IS/IEC 60529 : 2001)

KÍCH THƯỚC
► Kích thước: 96Hx96Wx54D mm
► Kích thước lỗ khoét mặt cánh tủ: 92x92mm

THAO TÁC ẤN NÚT CHÍNH

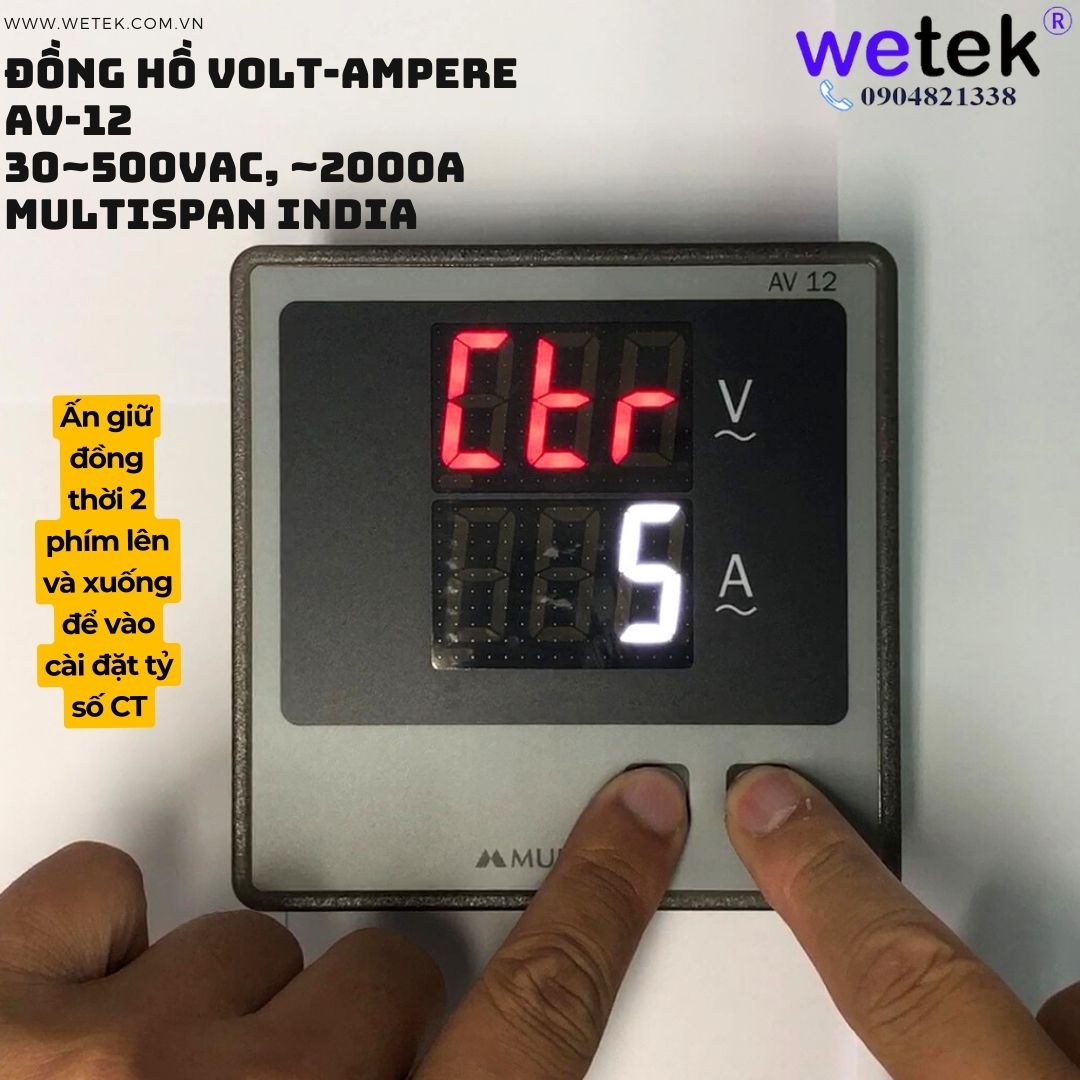

► Để vào chế độ cài đặt tỷ số biến dòng: ấn đồng thời phím Lên và Xuống

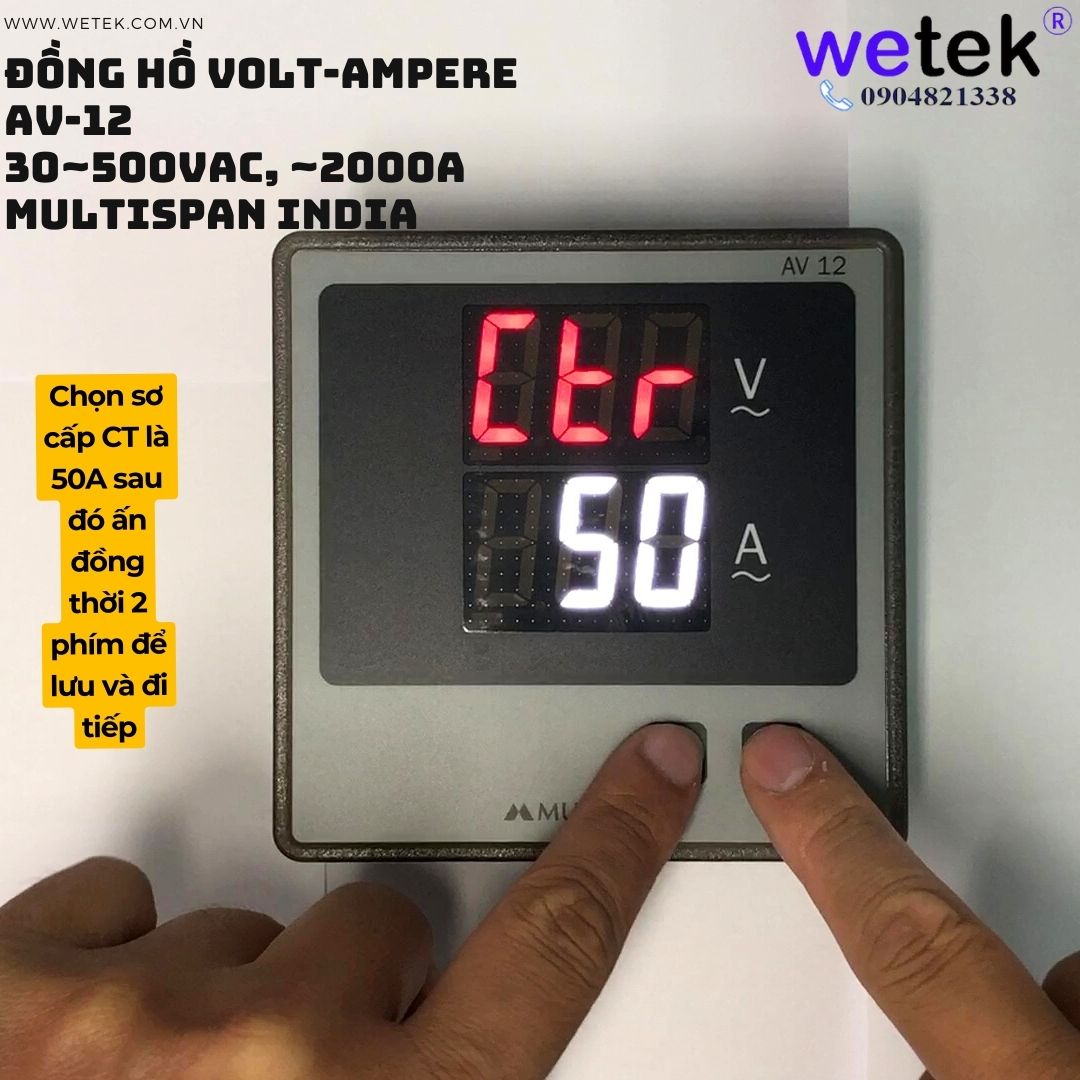

► Chọn sơ cấp biến dòng, ta chọn từ 5A tới 2000A
► Ấn đồng thời phím Lên và Xuống để lưu và đi tiếp phần cài đặt

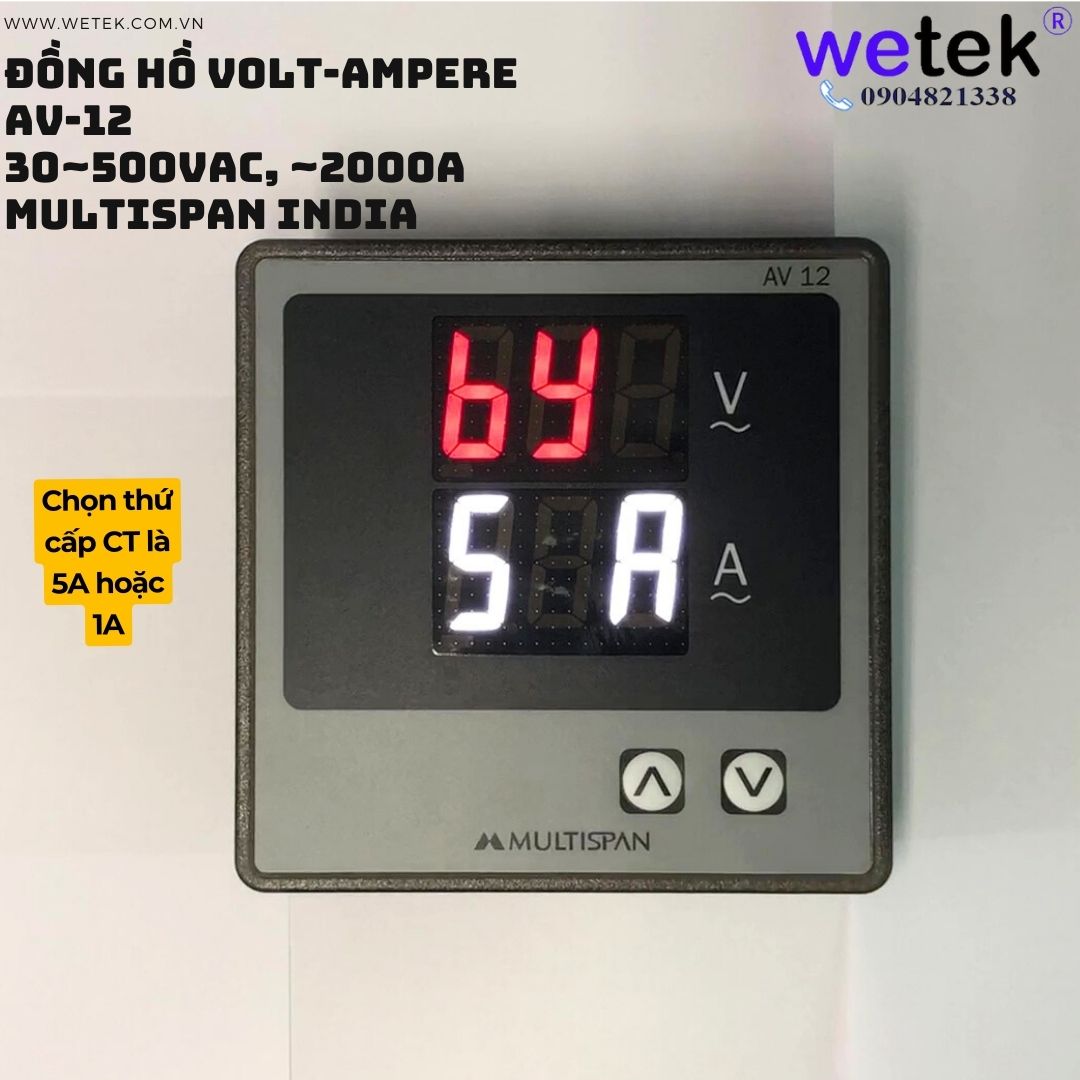

► Chọn thứ cấp biến dòng là 5A hay 1A
► Ấn đồng thời phím Lên và Xuống để lưu và thoát

GHI CHÚ :

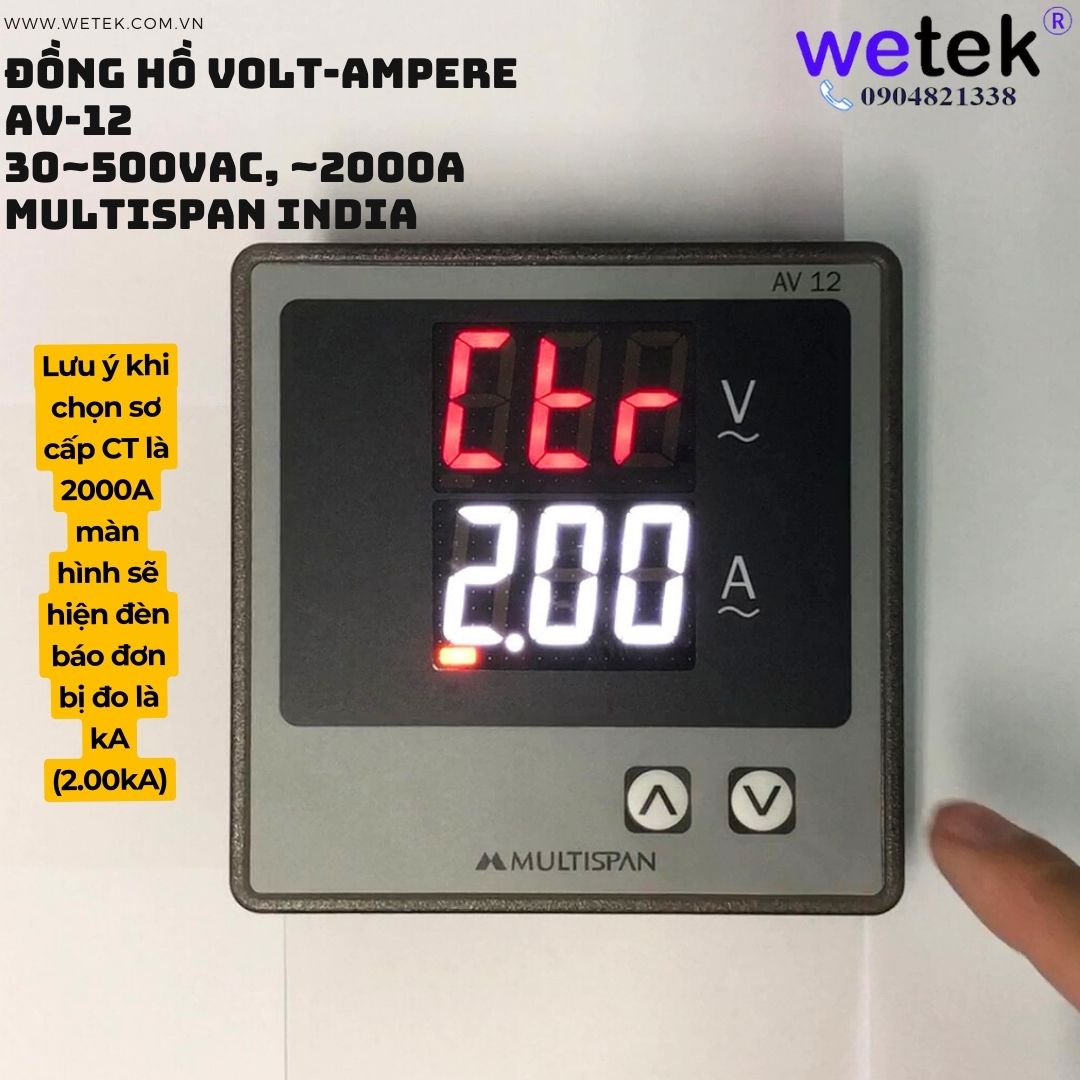

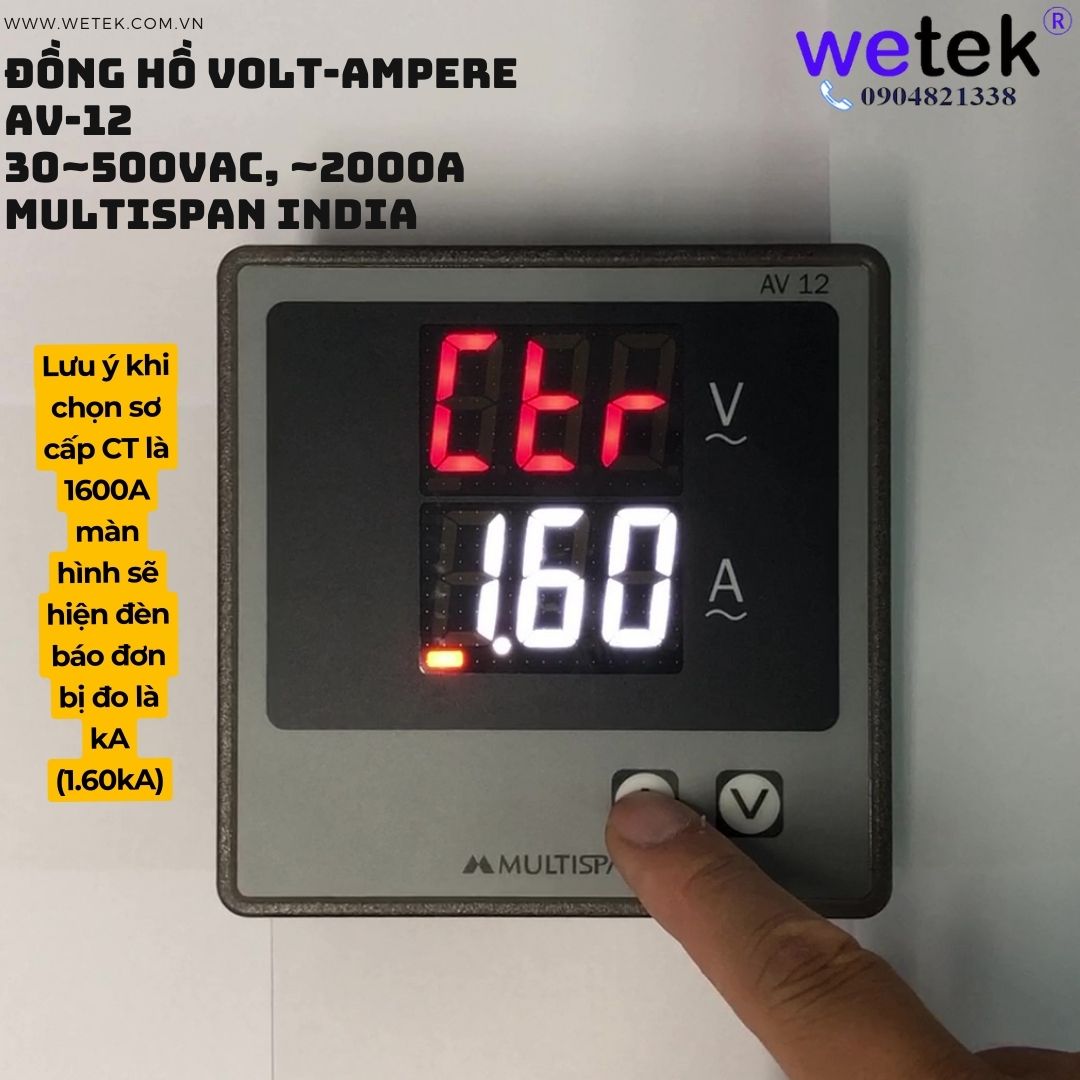

► Nếu dòng điện vượt quá 999Amp, đèn LED KA sẽ BẬT.

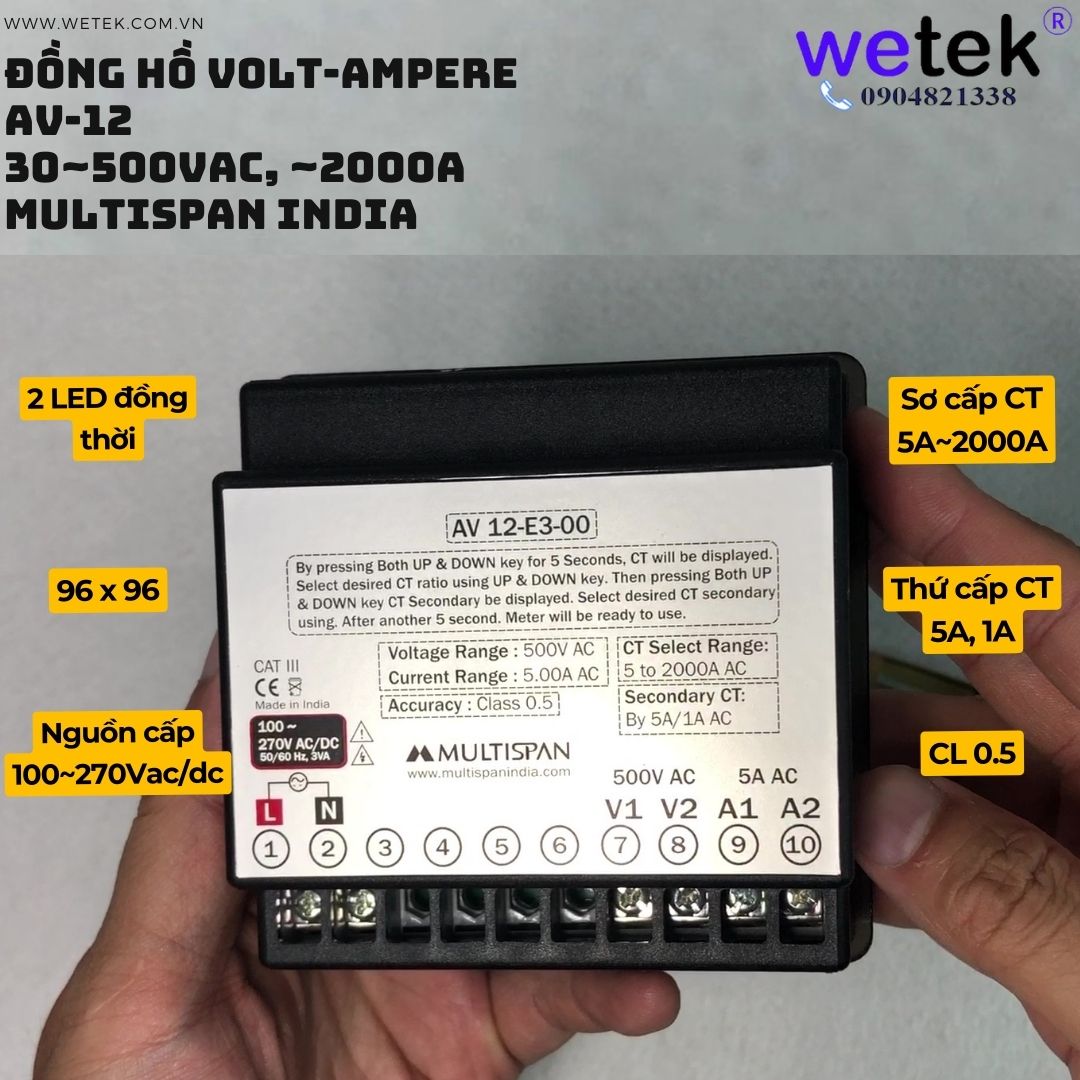

CÁC CHÂN ĐẤU:
► (1)(2) Chân đấu cấp nguồn L và N cho đồng hồ, 100 đến 270V AC/DC, 50/60Hz
► (3)(4)(5)(6): không sử dụng
► (7)(8): lần lượt là dây tín hiệu điện áp V1 và V2, dải điện áp đầu vào lên tới 500VAC
► (9)(10): lần lượt là dây tín hiệu dòng điện A1 A2 từ thứ cấp CT đưa tới (định mức tối đa là 5A)
