DIỄN GIẢI BÀI TOÁN LUÂN PHIÊN BƠM (BASIC NHẤT)

Bài toán luân phiên theo tín hiệu là bài toán phổ biến bậc nhất trong hệ thống điện.

Để thực hiện được luân phiên theo tín hiệu thì dùng rơ le luân phiên tín hiệu model ALT-230-S-SW Littelfuse làm ví dụ.

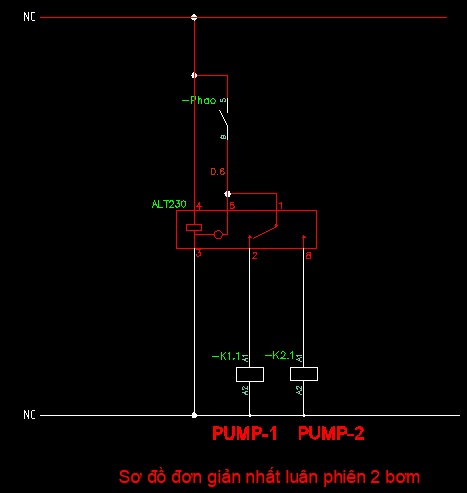

Sơ đồ của rơ le ALT-230-S-SW rất đơn giản như sau:

Chân 3-4: đấu nguồn cho rơ le

Chân 4-5: đấu công tắc tín hiệu vào (ở đây thường là đấu phao báo mức nước vào để luân phiên bơm)

Chân 1-2-8: cặp tiếp điểm luân phiên đầu ra

Ta hiểu rằng khi chân 4 và 5 “đóng rồi nhả” thì cặp tiếp điểm đầu ra 1-2-8 sẽ đảo (ví dụ 1-2 đang đóng thì sẽ thành 1-8 đóng).

Một cách ngắn gọn, để đấu luân phiên 2 bơm ta sẽ làm như sau: 1-2 vào cuộn hút contactor bơm 1, 1-8 vào cuộn hút contactor bơm 2. 2 dây phao sẽ kéo về chân 4-5. Chân 3-4 đấu nguồn 220Vac cho rơ le hoạt động.

Chú ý: đây là sơ đồ đơn giản nhất, tuy nhiên trong thực tế với tủ điện người ta thường yêu cầu thêm: Có chế độ chọn chạy tự động luân phiên hoặc chạy bằng tay, có chế độ chạy tăng cường 2 bơm cùng lúc, có chế độ chạy thay thế bơm kia khi một bơm bị hỏng… Đây là các tùy chọn thêm, ta dễ dàng làm được khi đã hiểu nguyên lý. Trong các phần tiếp sau chúng ta sẽ cùng tìm hiểu.
